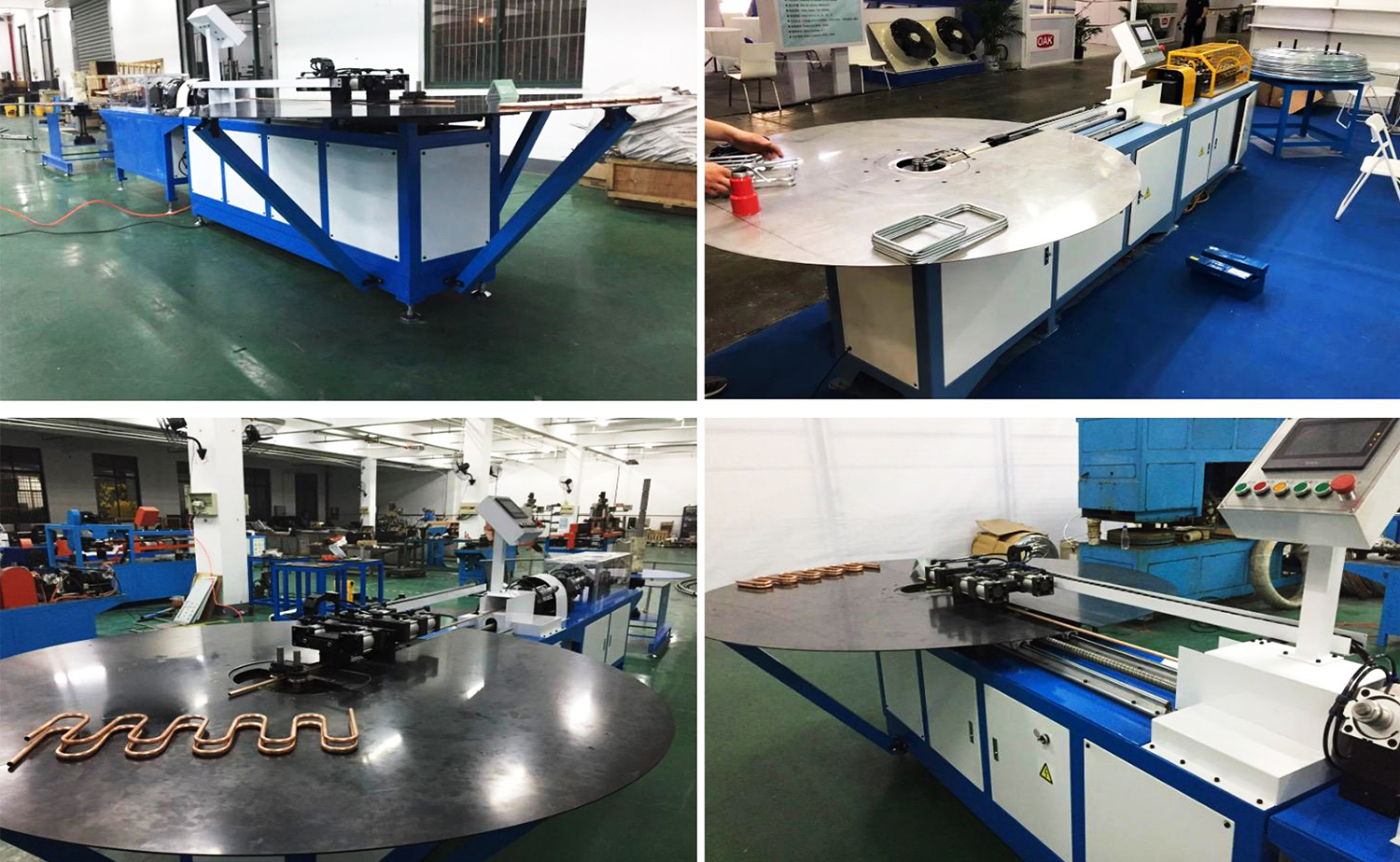

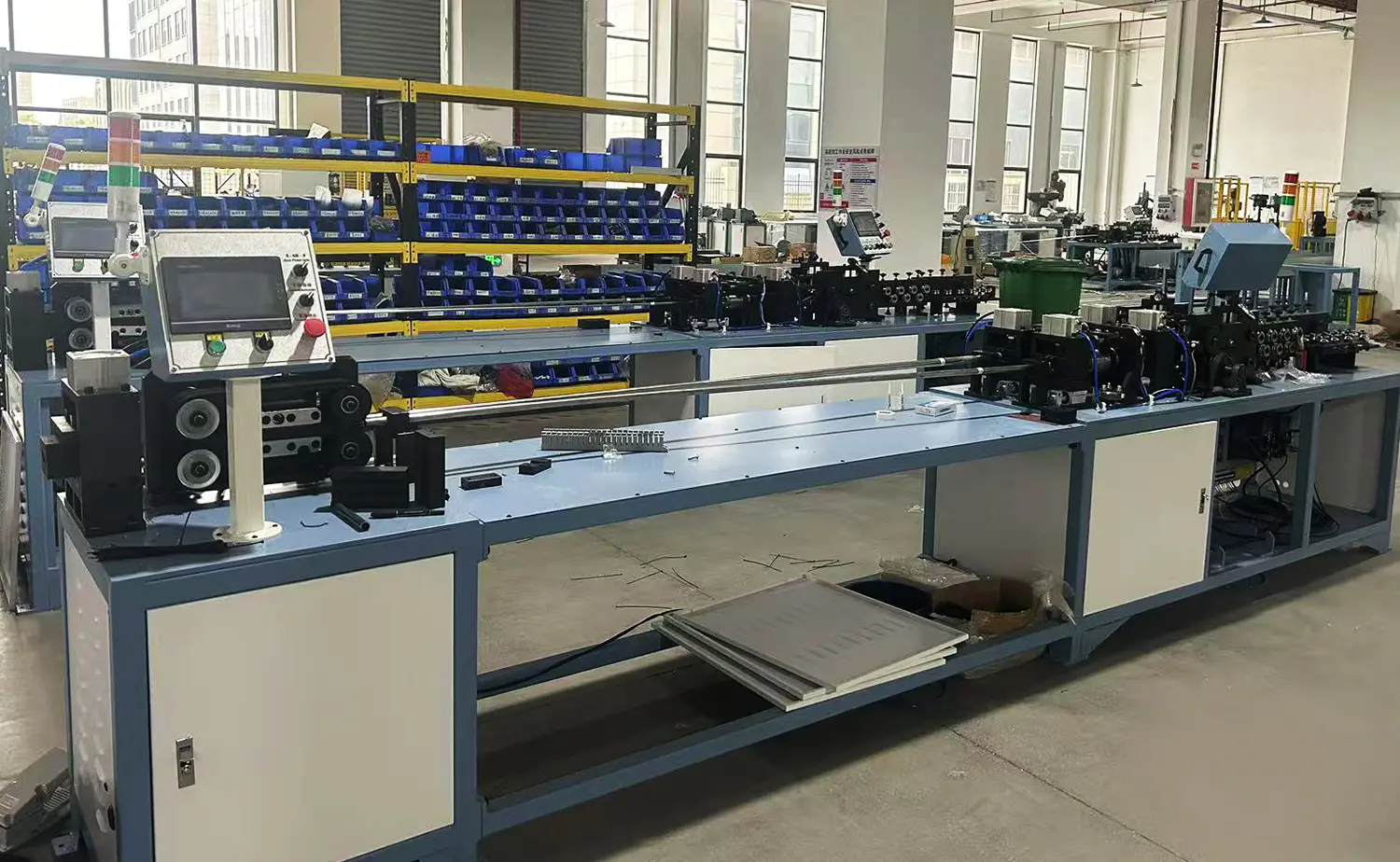

Plně automatická serpentinová ohýbačka řady SB-20CNC

Zpět

  • Plně automatická serpentinová ohýbačka řady SB-20CNC
  • Plně automatická serpentinová ohýbačka řady SB-20CNC
  • Plně automatická serpentinová ohýbačka řady SB-20CNC
  • Plně automatická serpentinová ohýbačka řady SB-20CNC

Vlastnosti

Základní parametry

Video

Průmyslové aplikace

Kontaktujte nás

Vlastnosti

Plně automatizovaná hadovitá ohýbačka integruje odvíjení, rovnání, řezání a ohýbání do jediné operace, speciálně navržené pro zpracování jednotlivých hliníkových, měděných nebo Bundy trubek. Ve srovnání s tradičními manuálními metodami tento automatický systém výrazně zvyšuje efektivitu a snižuje mzdové náklady.

Třídílná upínací matrice minimalizuje deformaci trubky a zajišťuje hladké a přesné řezné hrany. Je zachována vysoce přesná soustřednost, která zajišťuje vynikající kvalitu svařování v následných procesech. Beztřískový řezací systém využívá 360° rotační řezání s dvoubodovým upínáním, zajišťující čisté řezy bez ztráty materiálu.

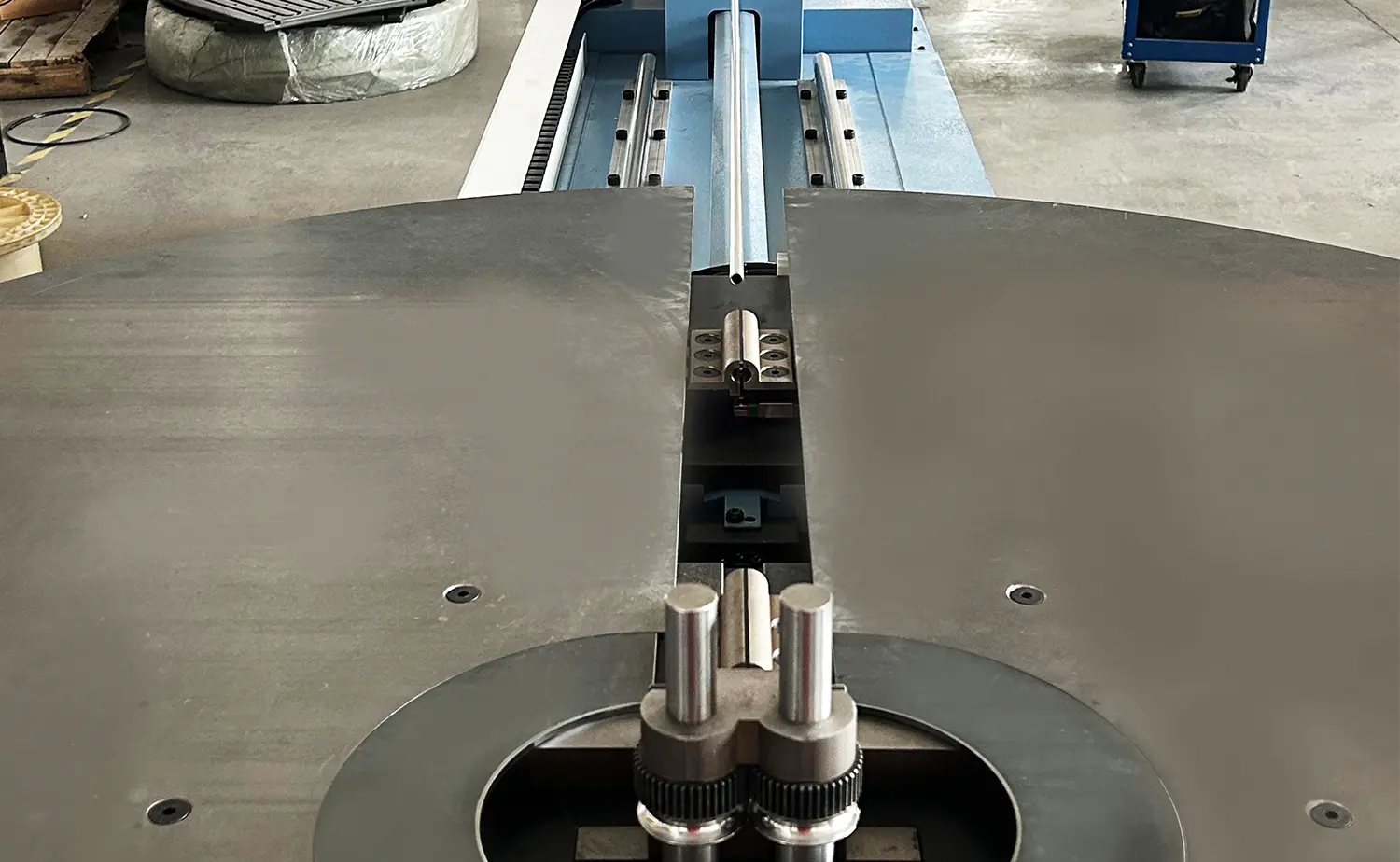

Stroj je vybaven patentovaným servořízeným ohýbacím systémem, navrženým pro dosažení přesných úhlů a směrů ohýbání. Speciálně navržené ohýbací nástroje zaručují konzistentní poloměry ohybu s minimální deformací, výsledkem čehož jsou vysoce kvalitní, vizuálně přitažlivé ohyby.

Tabulka parametrů

Hlavní technický parametr

Parametr Data
Materiál trubky Měděná trubka / hliníková trubka / Bundy trubka
Tlak vzduchu 0,5-0,6 MPa
Hydraulický tlak 5-7 MPa
Průměr trubky Φ3-20 mm (výměna formy)
Tloušťka stěny trubky 0,3-1,5 mm
Kapacita ohybu Jedna trubka
Úhel ohybu 1~210 stupňů
Poloměr ohybu R11~R50 (výměna formy)
Ohýbací časy Až 110krát/cyklus
Délka krmení 10-700 mm/čas, lze podávat vícekrát
Velikost stolu Φ1-5 m (lze přizpůsobit)
Řídicí systém Ovládání PLC / dotyková obrazovka
Výkon motoru 9 kW
Elektrický systém 380 V, 50 Hz, 3 fáze (přizpůsobené)
Dimenze 2350×780×1590 mm 1570×530×1170 mm (bez tabulky)

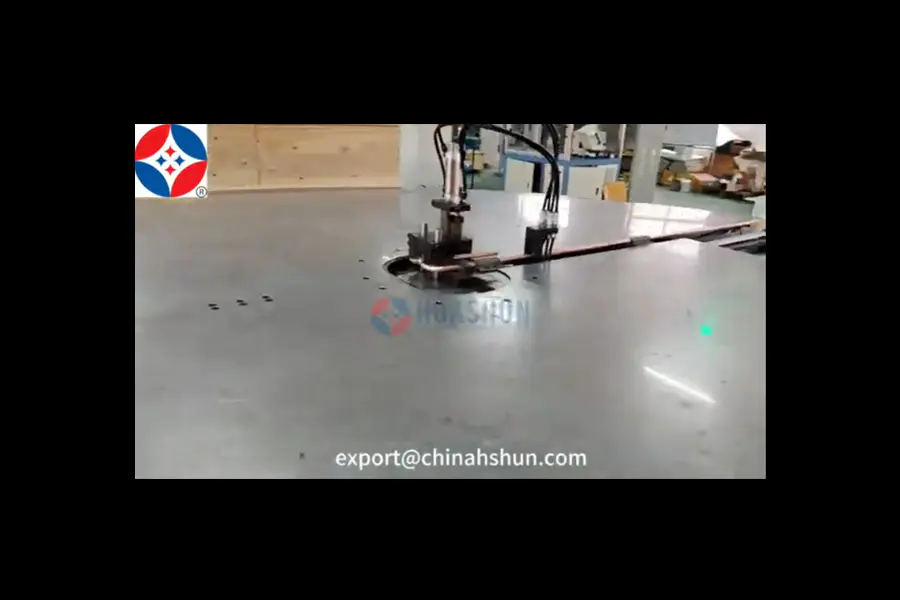

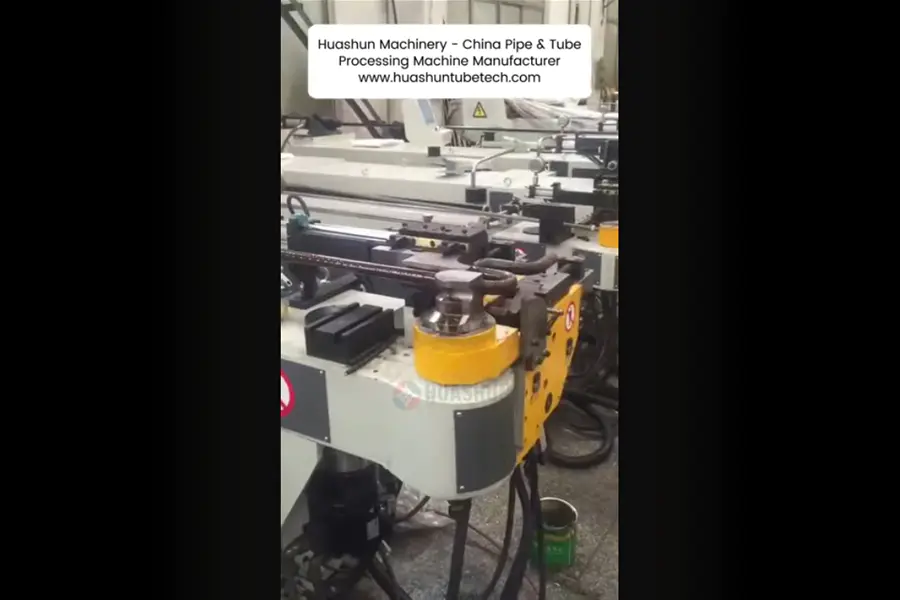

Video
