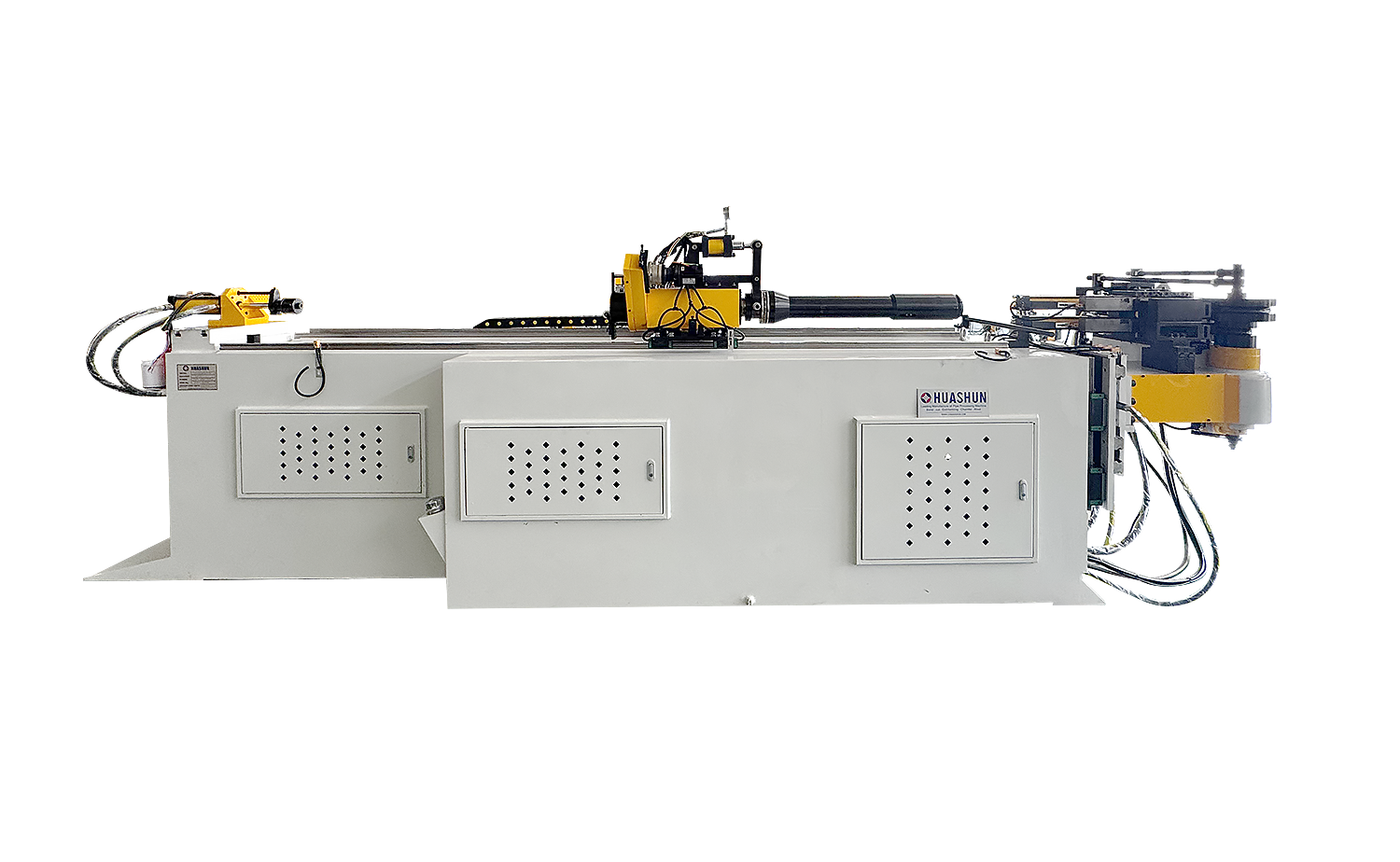

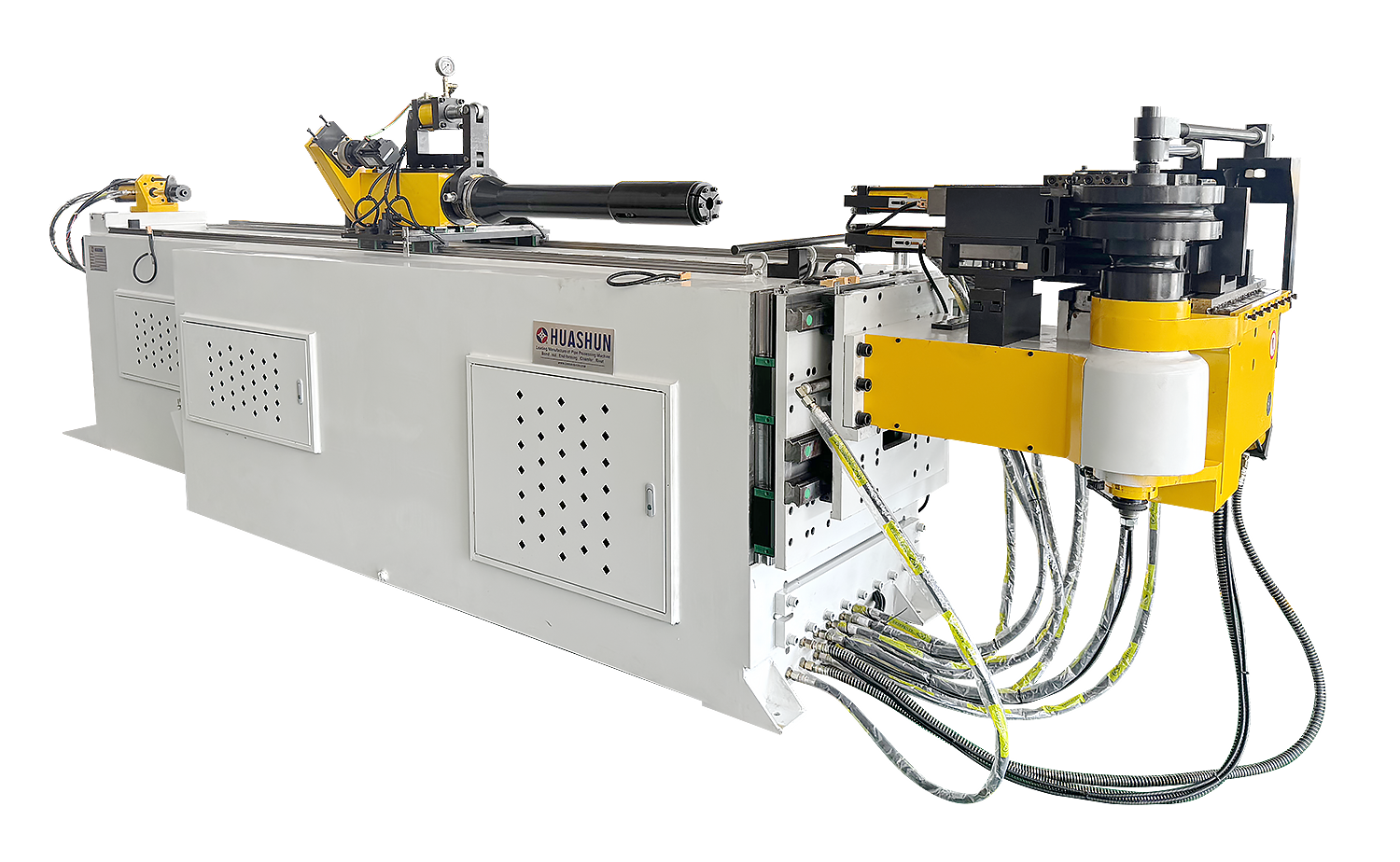

Plně automatický stroj na ohýbání trubek CNC řady S s volitelnou funkcí simulace

Zpět

  • Plně automatický stroj na ohýbání trubek CNC řady S s volitelnou funkcí simulace
  • Plně automatický stroj na ohýbání trubek CNC řady S s volitelnou funkcí simulace
  • Plně automatický stroj na ohýbání trubek CNC řady S s volitelnou funkcí simulace
  • Plně automatický stroj na ohýbání trubek CNC řady S s volitelnou funkcí simulace
  • Plně automatický stroj na ohýbání trubek CNC řady S s volitelnou funkcí simulace
  • Plně automatický stroj na ohýbání trubek CNC řady S s volitelnou funkcí simulace
  • Plně automatický stroj na ohýbání trubek CNC řady S s volitelnou funkcí simulace

Funkce

Základní parametry

Video

Průmyslová odvětví

Kontaktujte nás

Funkce

Automatizace a efektivita

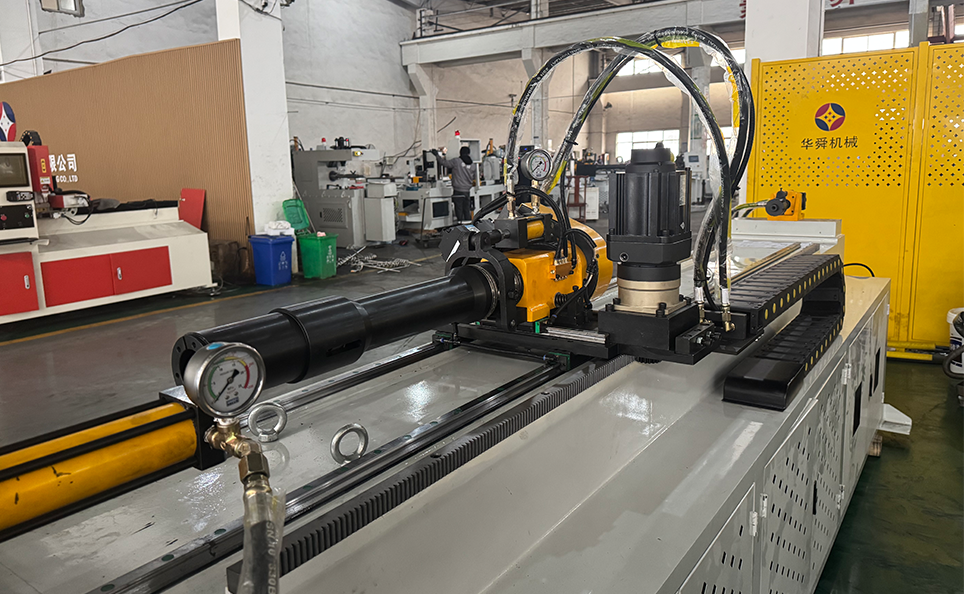

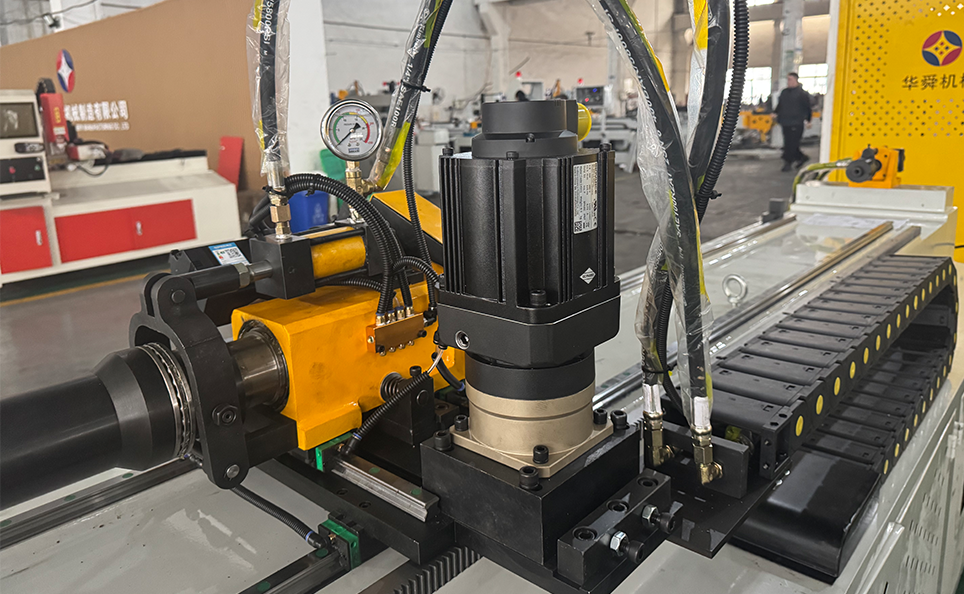

SB-38CNC je automatizovaný stroj na ohýbání trubek, který kombinuje přesnost s cenovou dostupností. Se třemi programovatelnými osami využívá servomotory pro podávání a otáčení, nabízí vynikající výkon a vysokou přesnost.

Schopnost ohýbání

Vyberte si mezi hydraulickým ohýbáním trubek a servořízeným CNC ohýbáním trubek v závislosti na potřebách vaší aplikace. Každý ohýbací svazek je podporován hydraulickými lisovacími nástroji pro optimální kvalitu ohýbání.

Funkce systému

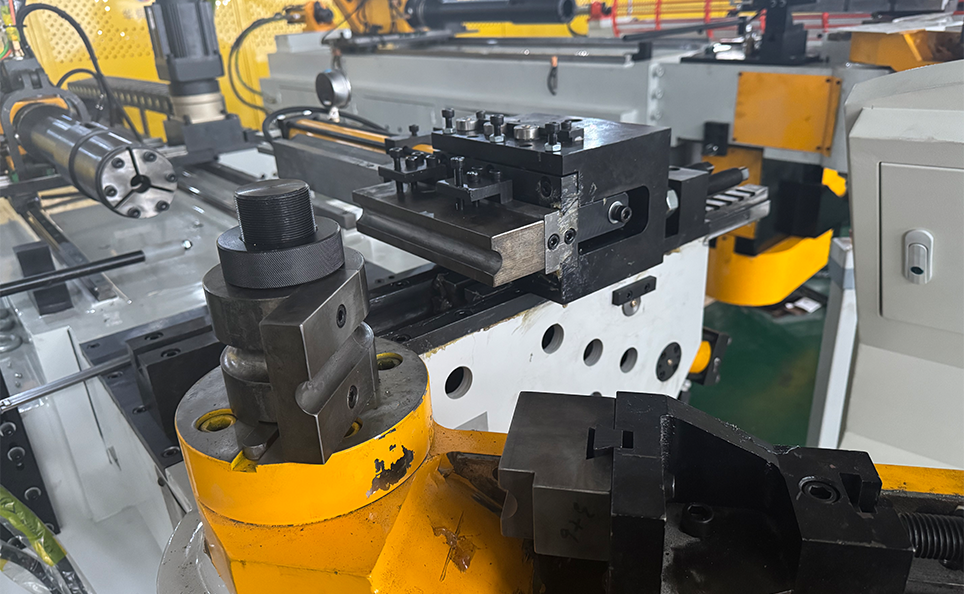

Systém mazání trnu pomáhá udržovat hladký chod, zatímco stěrač, upínací a tlaková sedla přispívají k konzistentním a vysoce kvalitním ohybům. Stroj je také vybaven centralizovaným mazacím systémem pro mazání všech pohyblivých částí, což snižuje opotřebení a zvyšuje spolehlivost.

Ovládání a chlazení

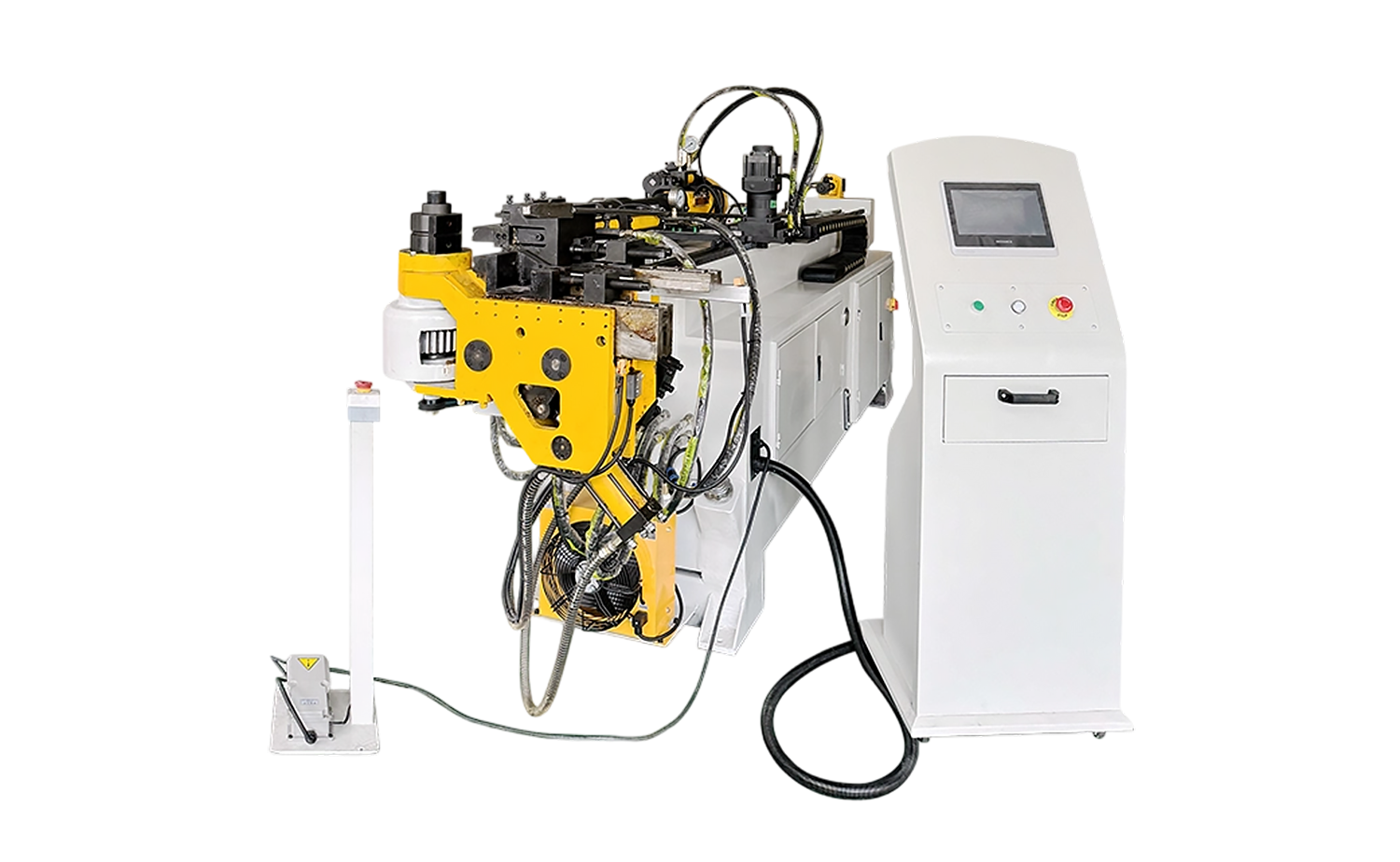

Uživatelsky přívětivý PLC systém s dotykovou obrazovkou usnadňuje ovládání s automatickým i manuálním režimem. Chladicí ventilátor elektrické skříně pomáhá regulovat teplotu a zajišťuje stabilní provoz stroje.

Tabulka parametrů

Hlavní technický parametr

Model SB-38CNC SB-39CNC SB-50CNC SB-63CNC
Měkká ocel 38×2,0 t 39×2,0 t 50×2,5t 63×3,5t
Nerezová ocel 32×1,8 t 32×2,0 t 45×2,0 t 50×2,0 t
Max. Obdélníková trubka 32×1,8 t 35×20×2t 32×1,8 t 50×2,5t
Max. Poloměr ohybu 200 mm 200 mm 250 mm 300 mm
Max. Úhel ohybu 190° 190° 190° 190°
Max. Efektivní délka trnu 2500 mm 4500 mm 2500 mm 2800 mm
Přesnost ohybu ±0,1° ±0,1° ±0,1° ±0,1°
Rychlost ohýbání 150 mm/s 120 stupňů/sec 150 mm/s 100 mm/s
Přesnost krmení ±0,1 mm ±0,05 mm ±0,1 mm ±0,1 mm
Rychlost krmení 1000 mm/s 1000 mm/s 1000 mm/s 950 mm/s
Přesnost rotace ±0,1° ±0,05° ±0,1° ±0,1°
Rychlost otáčení 200 mm/s 200 stupňů/sec 200 mm/s 180 mm/s
Max. Poloměr ohybu Difference 80 80 50 65

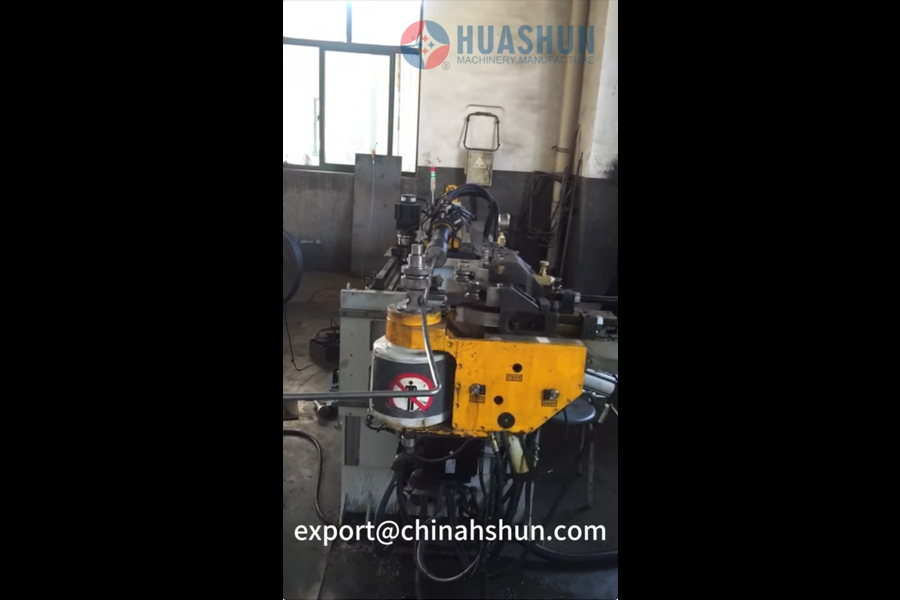

Video
