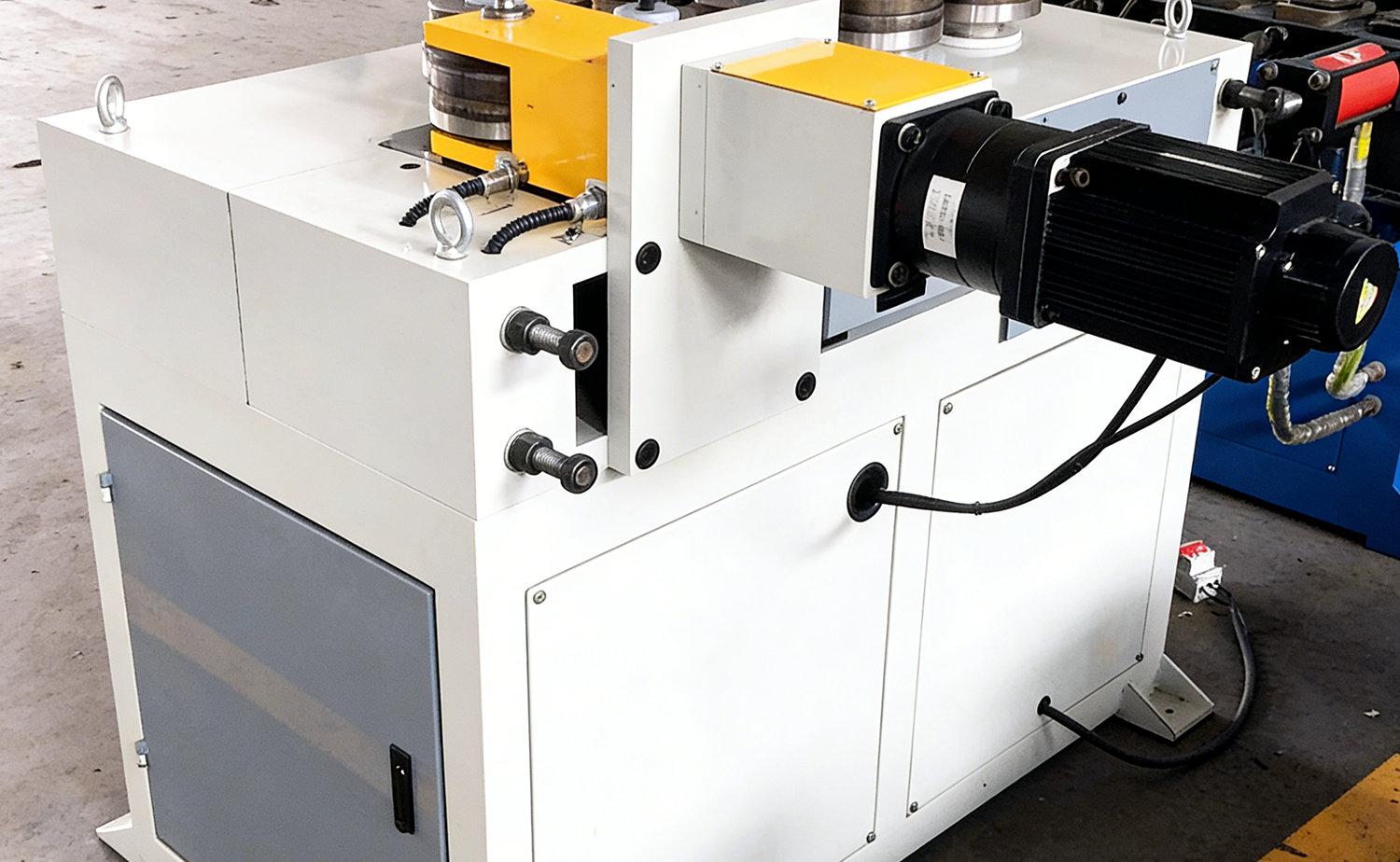

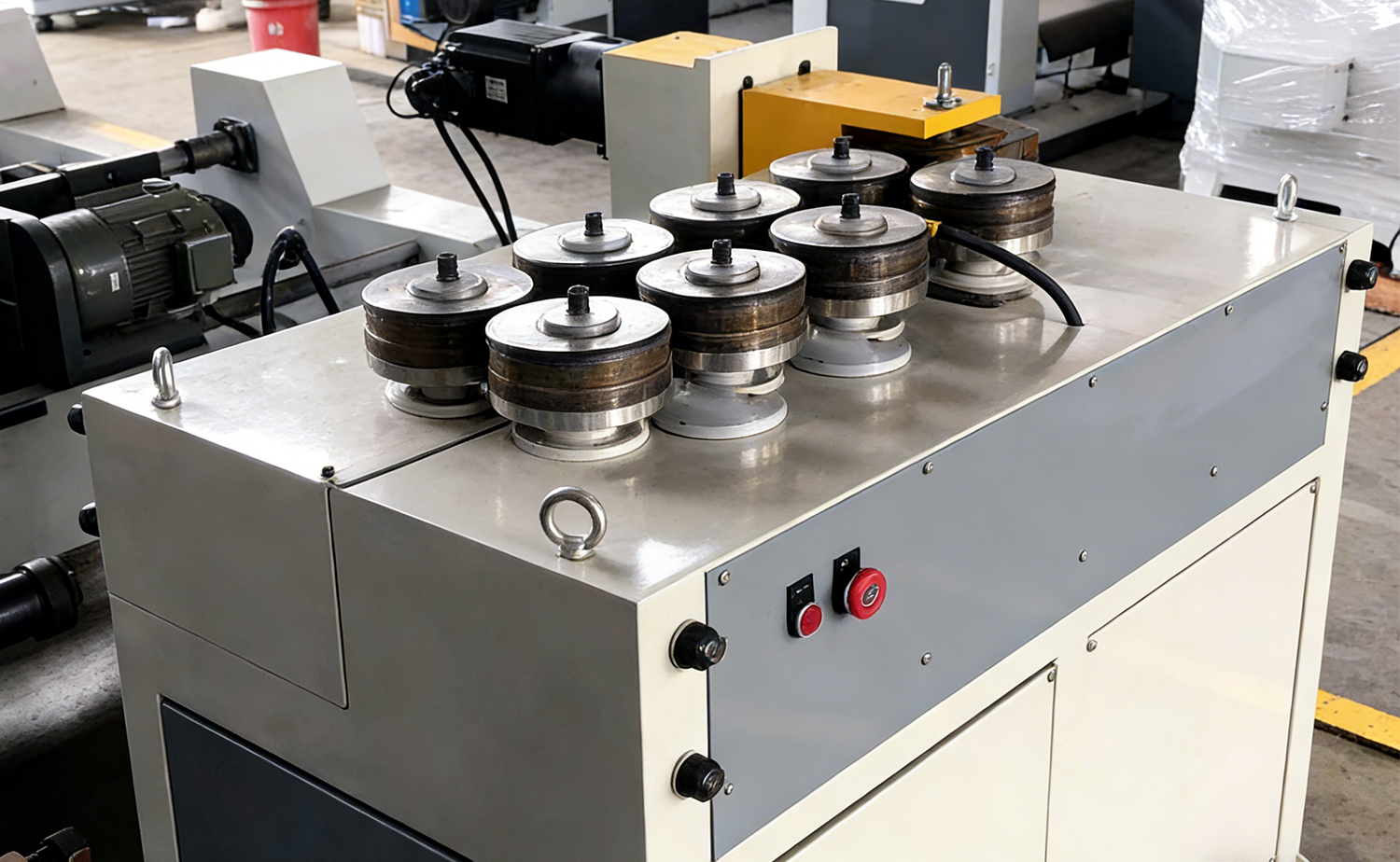

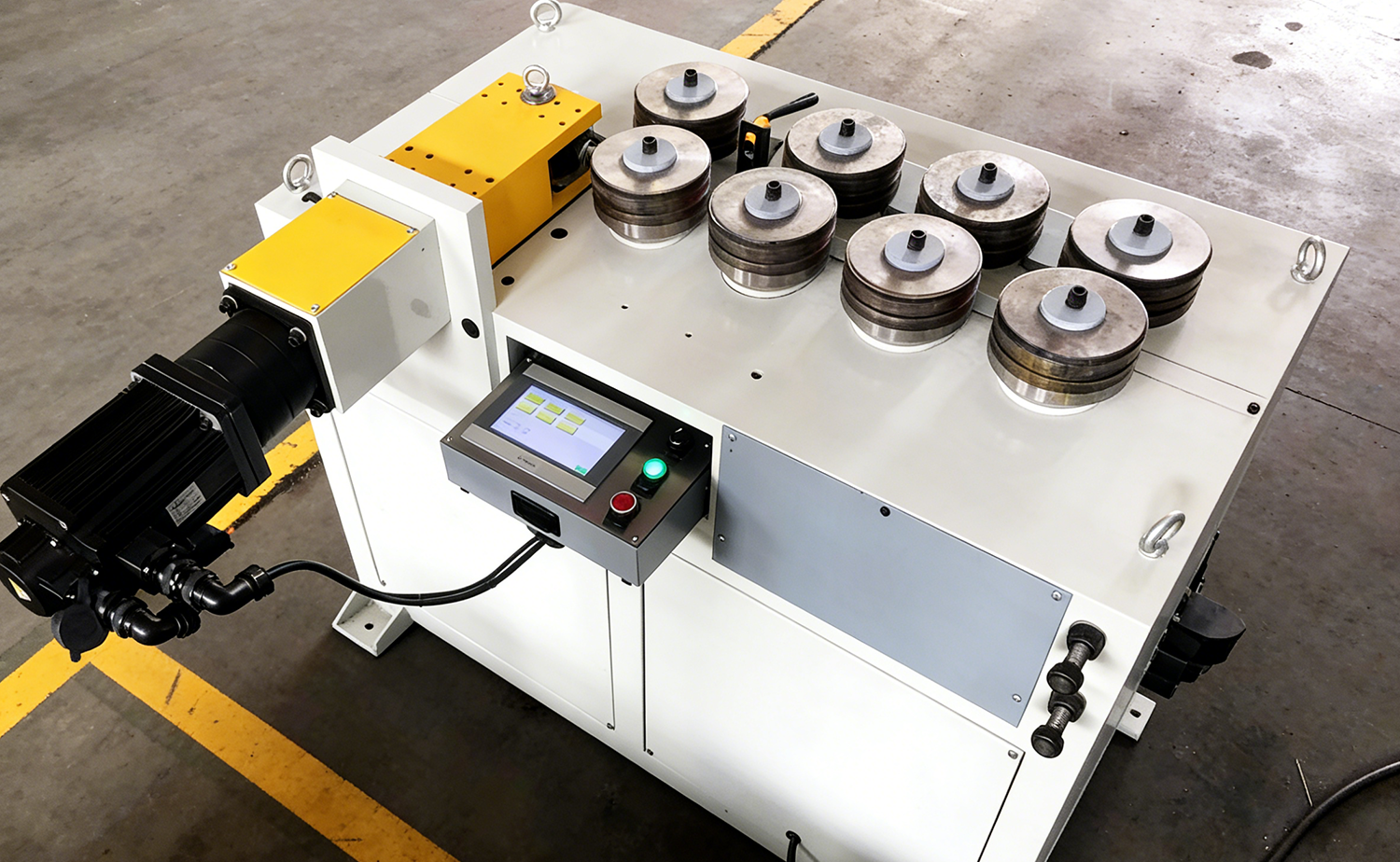

Vysokorychlostní ohýbačka tenkostěnných trubek řady CNC GY40

Zpět

  • Vysokorychlostní ohýbačka tenkostěnných trubek řady CNC GY40
  • Vysokorychlostní ohýbačka tenkostěnných trubek řady CNC GY40
  • Vysokorychlostní ohýbačka tenkostěnných trubek řady CNC GY40
  • Vysokorychlostní ohýbačka tenkostěnných trubek řady CNC GY40

Vlastnosti

Základní parametry

Video

Průmyslové aplikace

Kontaktujte nás

Vlastnosti

1. Reduktor pohání sadu drátů, která má být poháněna válečkem, s kompaktní konstrukcí a vysokou spolehlivostí.
2. Pohon kola neklouže a tenkostěnný materiál se dá i ohnout.
3. Servomotor řídí změnu průměru pro realizaci více různých ohybů
poloměry na jedné trubce.
4. Nožní spínač má také nouzové zastavení, které se snadno ovládá.
5. Stroj je vyvážený při přenosu, stačí pouze nastavit parametry na to
uch obrazovky a mohou získat kruhové, obloukové nebo spirálové tvary s různým zakřivením.
6. Změna tvaru drážky formy může zpracovávat různé kovové profily, jako je úhlová ocel, plochá ocel, kruhová ocel a další speciální profily průřezu.
7. Ohýbání profilů s velkým poloměrem odstraňuje nevýhody výroby extra velkých forem na ohýbání trubek. Je to nezbytný doplněk, kterého nelze dosáhnout řadou jednohlavých a dvouhlavých ohýbaček trubek.

Tabulka parametrů

Hlavní technický parametr

Jméno HSGY-40CNC HSGY-60CNC HSGY--80CNC HSGY-120CNC
Max. Valivá kapacita (uhlíková ocel) Φ40 × 2,5 mm Φ60 × 2,0 mm Φ80 x 3 mm Φ120 x 4 mm
Max. Valivá kapacita (nerezová ocel) Φ40 × 1,3 mm Φ50 × 2,0 mm Φ80 x 2 mm Φ110 x 3 mm
Min. Poloměr ohybu R=4-7,5D 80 mm 4-7,5 násobek vnějšího průměru trubky R=10D
Max. Poloměr ohybu Bez omezení Bez omezení Bez omezení Bez omezení
Rychlost odvalování 50-150 mm/s 50-150 mm/s 50-150 mm/s 8 m/min
Rychlost otáčení válcovací formy 30 ot./min 36 ot./min 20 ot./min 15 ot./min
Průměr ohýbací formy 136 mm 200 mm 280 mm
Výkon servomotoru ohýbání 0,75 kw 1 kw 2 kw 5kw (Mitsubishi)
Napájecí frekvenční měnič Výkon motoru 3kw 4 kW 7,5 kW 15kw (čínská značka)
Rozměr stroje 900x600x1500mm 1000x800x1100 mm 1500x1300x1200 mm 2000x2000x1300 mm
Hmotnost stroje 700 kg 1000 KGS 1500 KGS 4000 KGS $ $

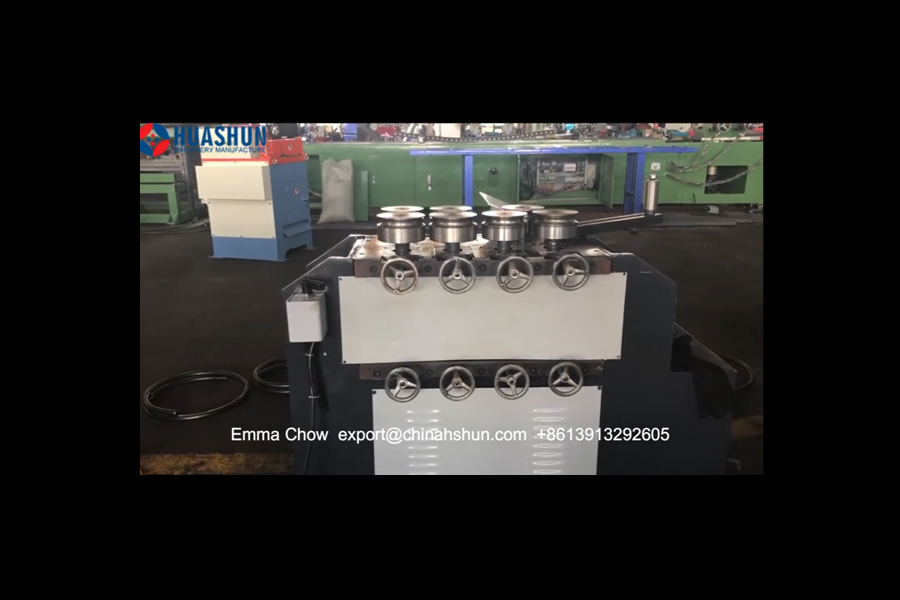

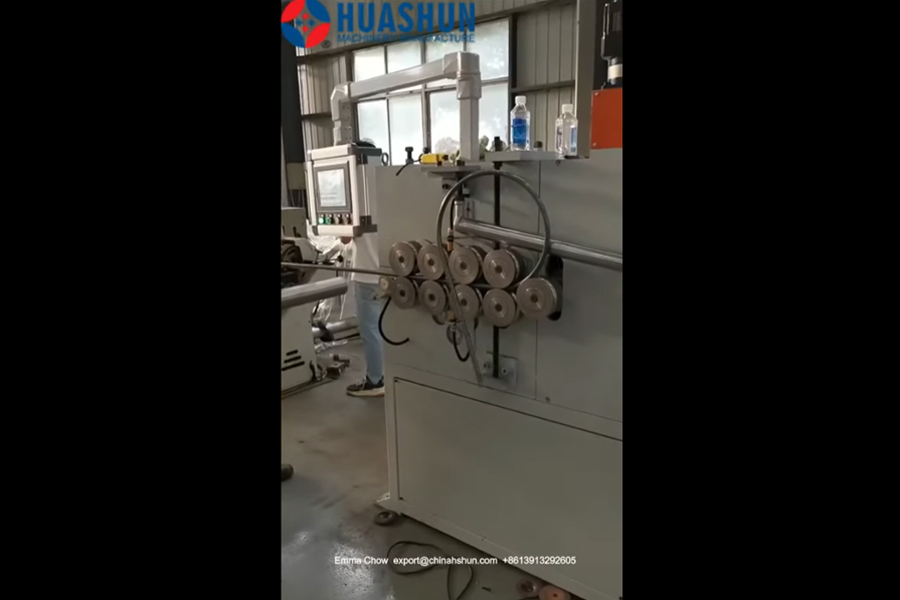

Video
