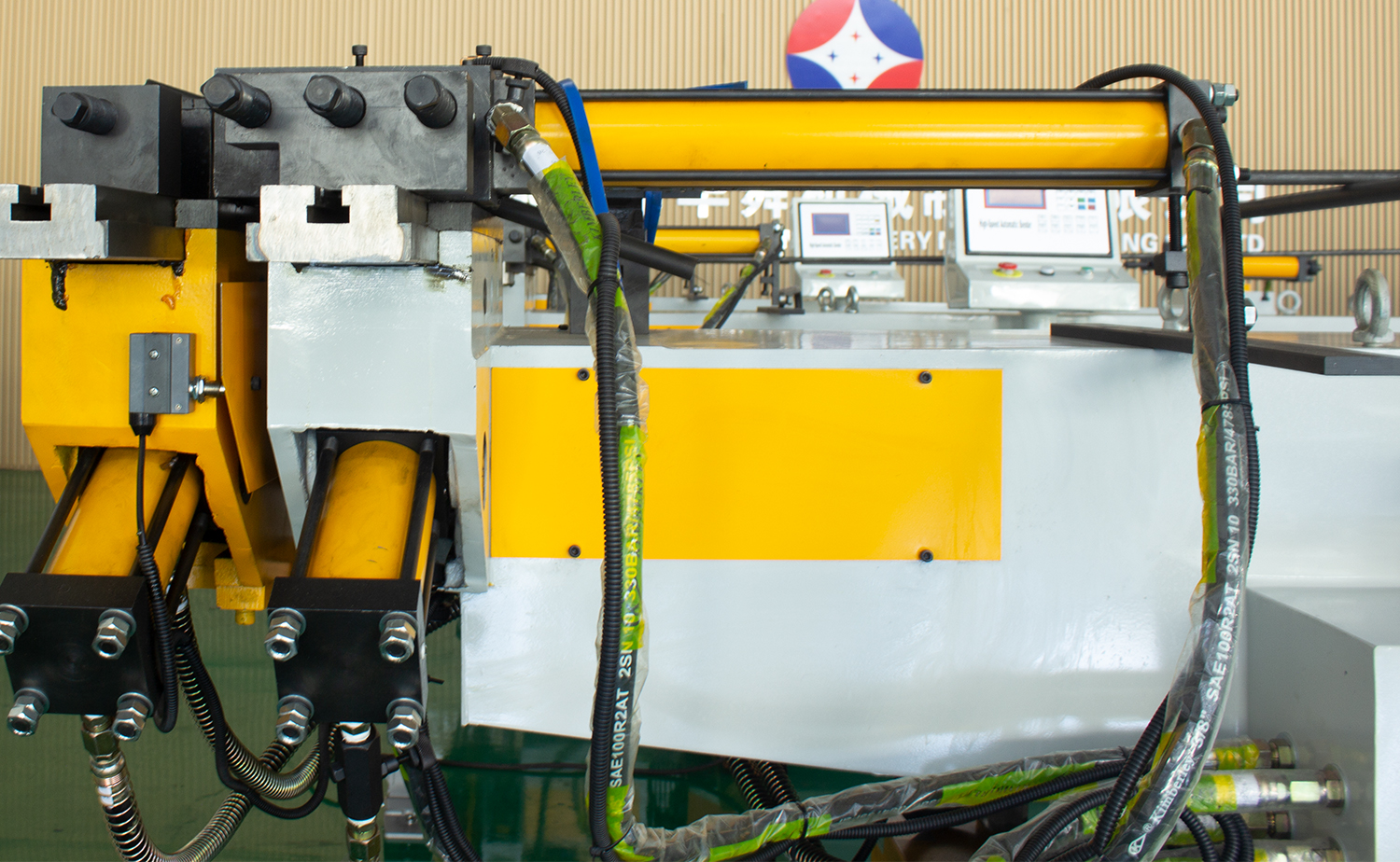

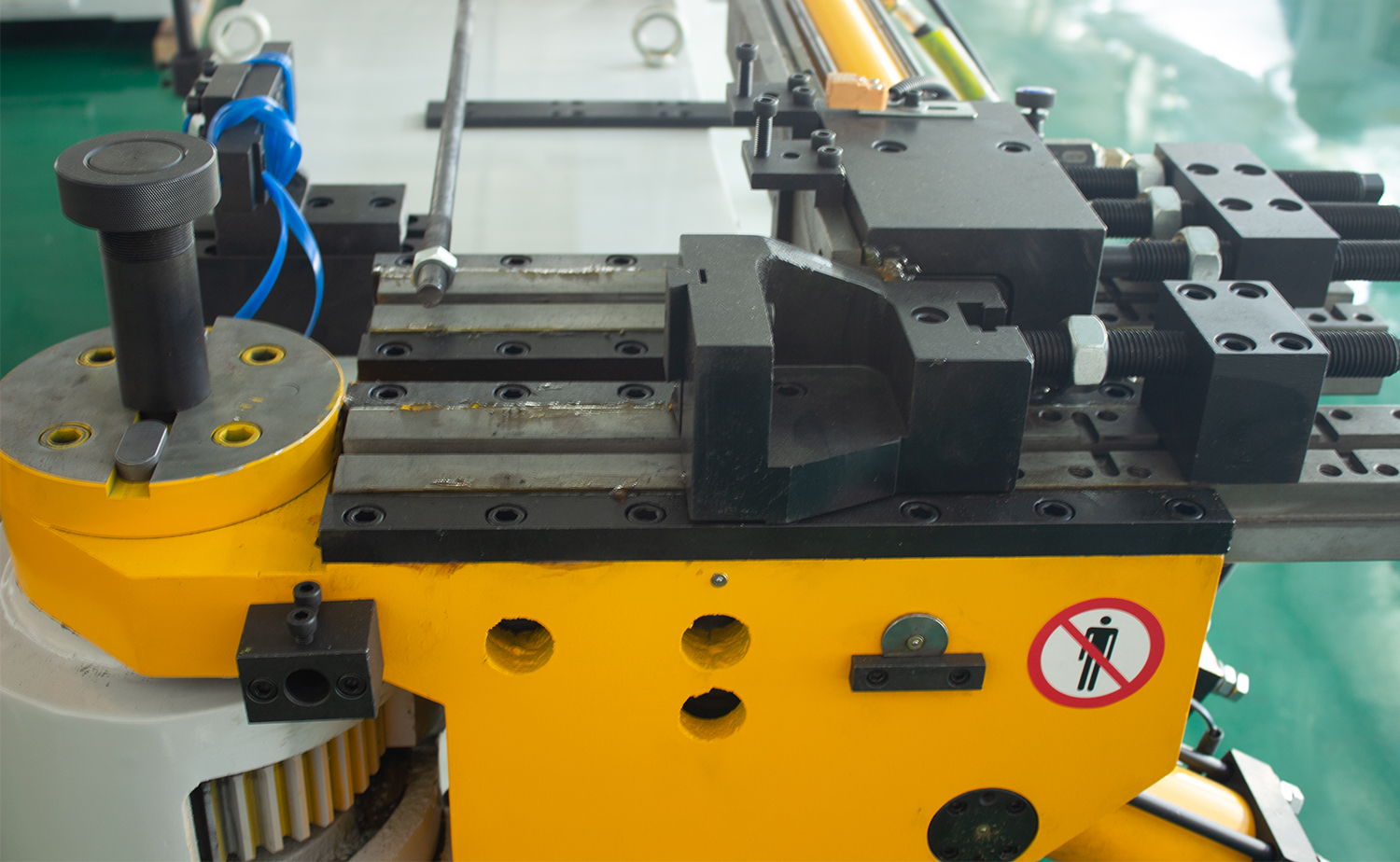

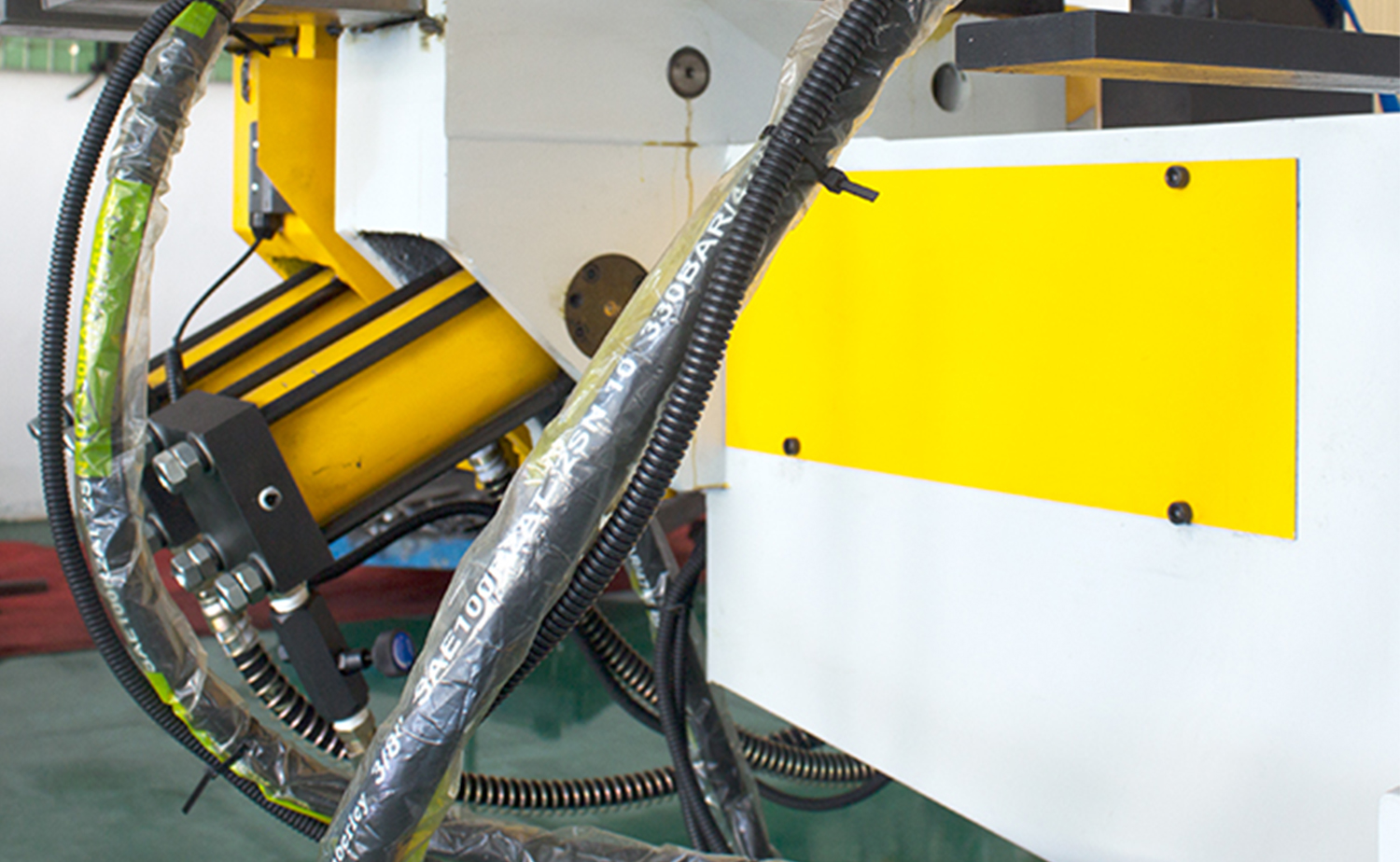

Hydraulická ohýbačka trubek s trnem řady NC S se snadným nastavením programu

Zpět

  • Hydraulická ohýbačka trubek s trnem řady NC S se snadným nastavením programu
  • Hydraulická ohýbačka trubek s trnem řady NC S se snadným nastavením programu
  • Hydraulická ohýbačka trubek s trnem řady NC S se snadným nastavením programu
  • Hydraulická ohýbačka trubek s trnem řady NC S se snadným nastavením programu

Vlastnosti

Základní parametry

Video

Průmyslové aplikace

Kontaktujte nás

Vlastnosti

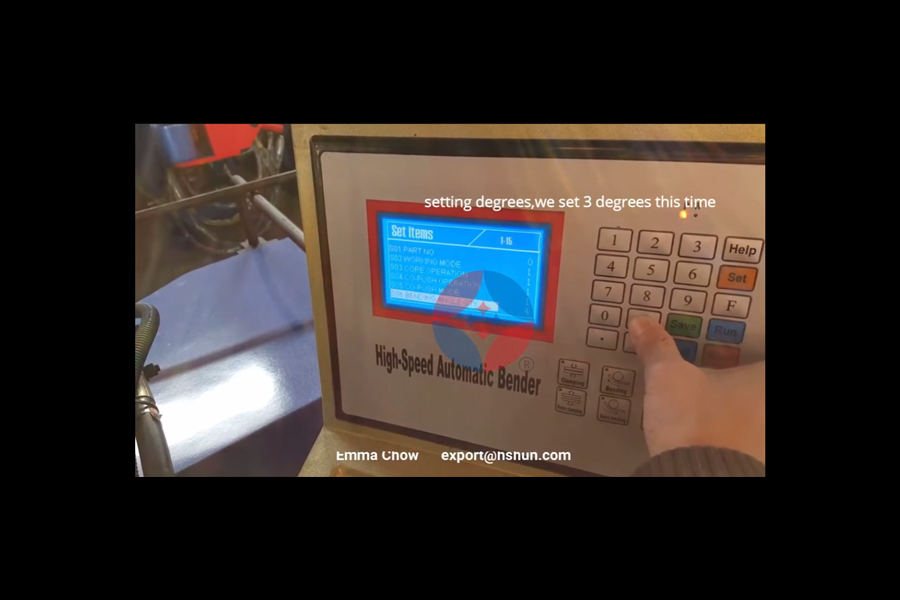

Provoz a ovládání

Human Interface poskytuje snadné přepínání mezi automatickým a manuálním režimem. Stroj má standardní směr ohýbání ve směru hodinových ručiček a plně hydraulické upínání na upínací matrici i tlakovou matrici pro bezpečnou manipulaci s materiálem. Hydraulický systém je uspořádán v rovinné konfiguraci pro stabilitu.

Systém ohýbání

Využívá přímočinnou hydraulickou tlakovou matrici s nastavitelným ventilem otáček. Stroj ukládá až 16 programů, z nichž každý podporuje až 16 ohybů, a obsahuje programovatelné nastavení odpružení materiálu pro každý úhel ohybu.

Sekery a krmení

Osa ohýbání je poháněna válcem, zatímco podávací a rotační osy jsou manuální, což nabízí flexibilitu a snadnou obsluhu.

Materiálová kompatibilita

Stroj poskytuje přesné, opakovatelné ohyby v materiálech, jako je ocel, nerezová ocel, hliník, titan a mosaz. Spouštěcí mechanismus nožním pedálem umožňuje rychlé spuštění cyklu.

Zahrnuté příslušenství

Obsahuje vodní chlazení, nástroje pro ohýbání tažením, držák stírací matrice a trnovou tyč. Dodává se také s návodem k obsluze, schránkou na nářadí a nastavitelnými nástroji. K dispozici s flexibilními elektrickými možnostmi (3fázové 220V, 380V nebo 415V).

Tabulka parametrů

Hlavní technický parametr

Model SB-38NC SB-50NC SB-63NC
Max Pipe O.D. 38×2,0 mm Rozměr 50×2,5 mm Rozměr 63×3,5 mm
Nerezová kulatá trubka Rozměr 32×1,5 mm Rozměr 45×1,5 mm 50×2,0 mm
Čtvercová trubka z měkké oceli 25×2,0 mm 40×2,0 mm 45×3,0 mm
Max. Cestování manuálu 1700 mm 2200 mm 2400 mm
Max. Poloměr ohybu 200 mm 250 mm 300 mm
Max. Úhel ohybu 190° 190° 190°
Čísla ohýbacích trubek 16 ks 16 ks 16 ks
Max. Tlak 12 MPa 12 MPa 14 MPa
Výkon motoru 4 kW 5,5 kW 7,5 kW
Demence 2400×750×1200 mm 2950×850×1200 mm 3300×850×1250 mm
Hmotnost 700 kg 1100 kg 1400 kg $ $

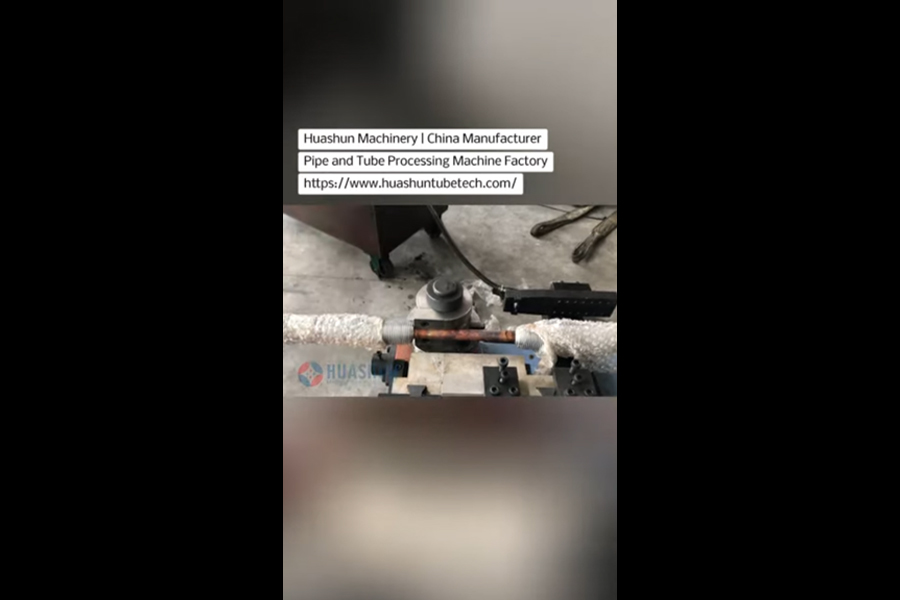

Video
