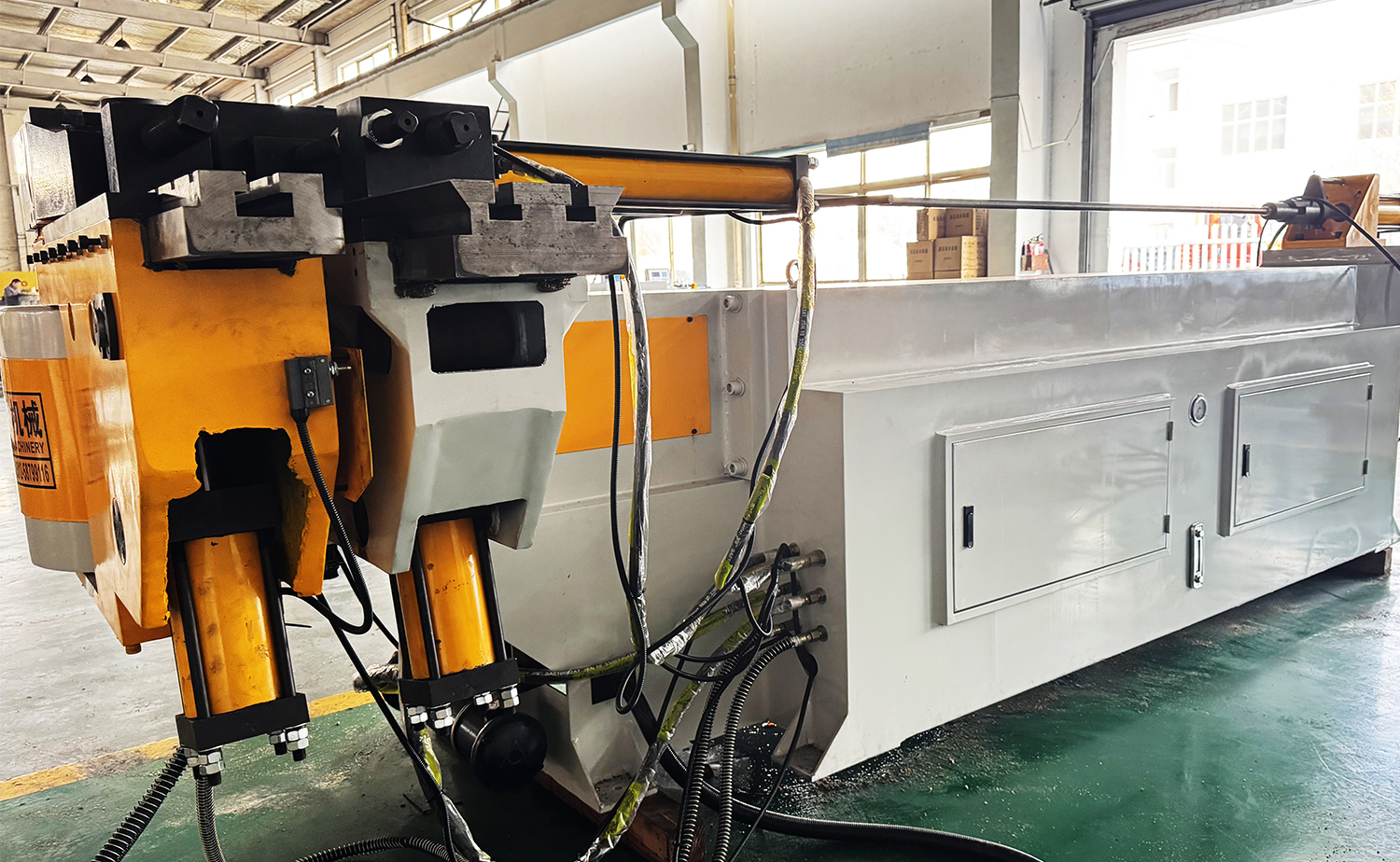

Name: Hydraulická ohýbačka trubek řady NC M s ovládáním trnu
Brand: Zhangjiagang HuaShun Machinery Manufacture Co.,Ltd.

Uživatelské rozhraní

Human Interface usnadňuje přepínání mezi automatickým a manuálním režimem. Směr ohýbání je ve směru hodinových ručiček, s hydraulickým upínáním na upínací matrici i tlakové matrici, což zajišťuje bezpečné držení materiálu.

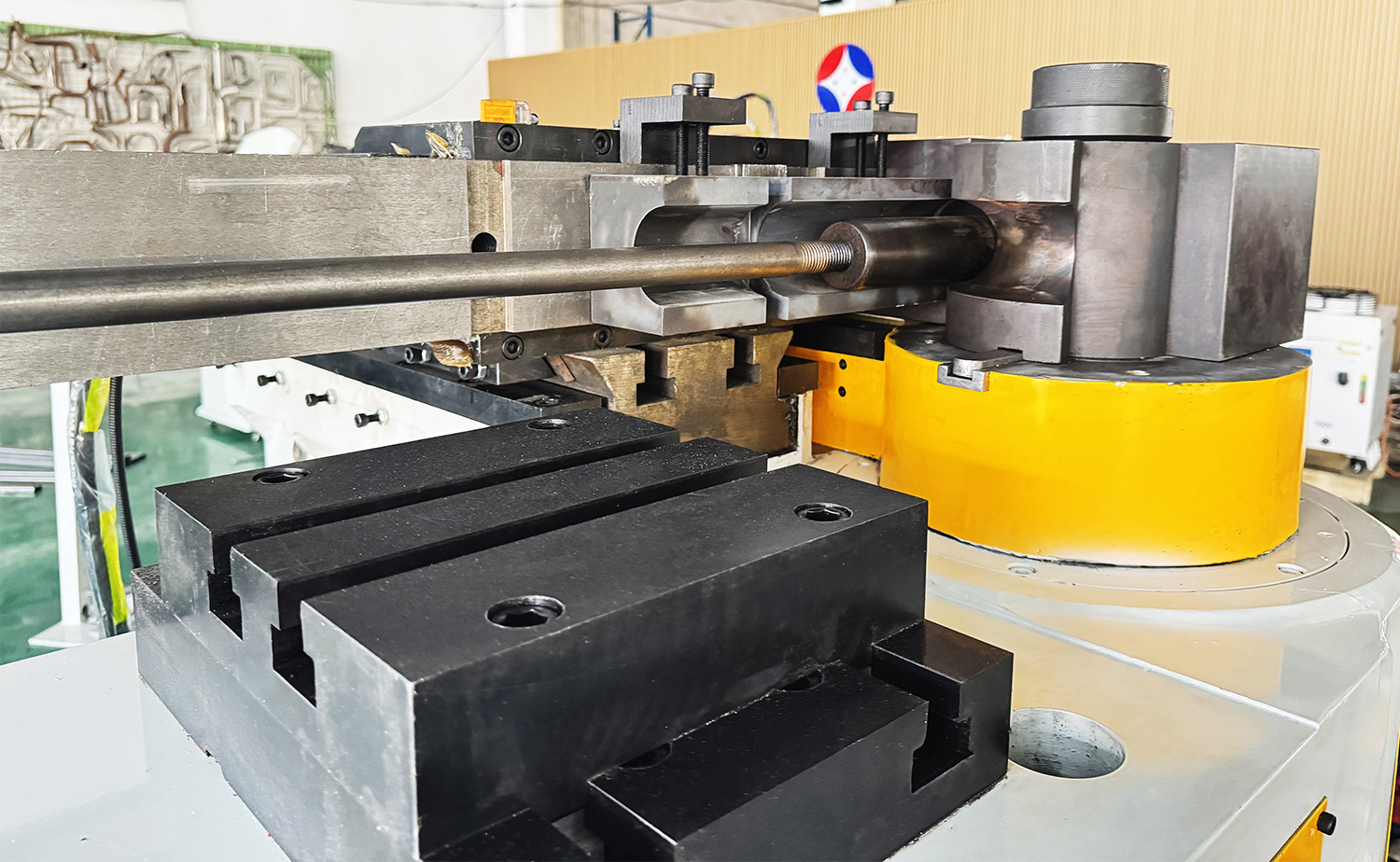

Ohýbací mechanismus

Plynulý chod zajišťuje přímočinná hydraulická tlaková matrice s regulovatelným ventilem otáček. Stroj může uložit až 16 programů, z nichž každý dokáže 16 ohybů, a obsahuje programovatelnou kompenzaci odpružení pro přesné výsledky.

Krmení a rotace

Osa ohýbání je poháněna válcem, zatímco podávání a otáčení jsou manuální, což umožňuje snadné ovládání a přizpůsobení pro různé úkoly.

Manipulace s materiálem

Opakovatelné, vysoce kvalitní ohyby lze dosáhnout na oceli, nerezové oceli, hliníku, titanu a mosazi. Nožní pedál umožňuje rychlé zahájení ohýbacích cyklů.

Příslušenství a napájení

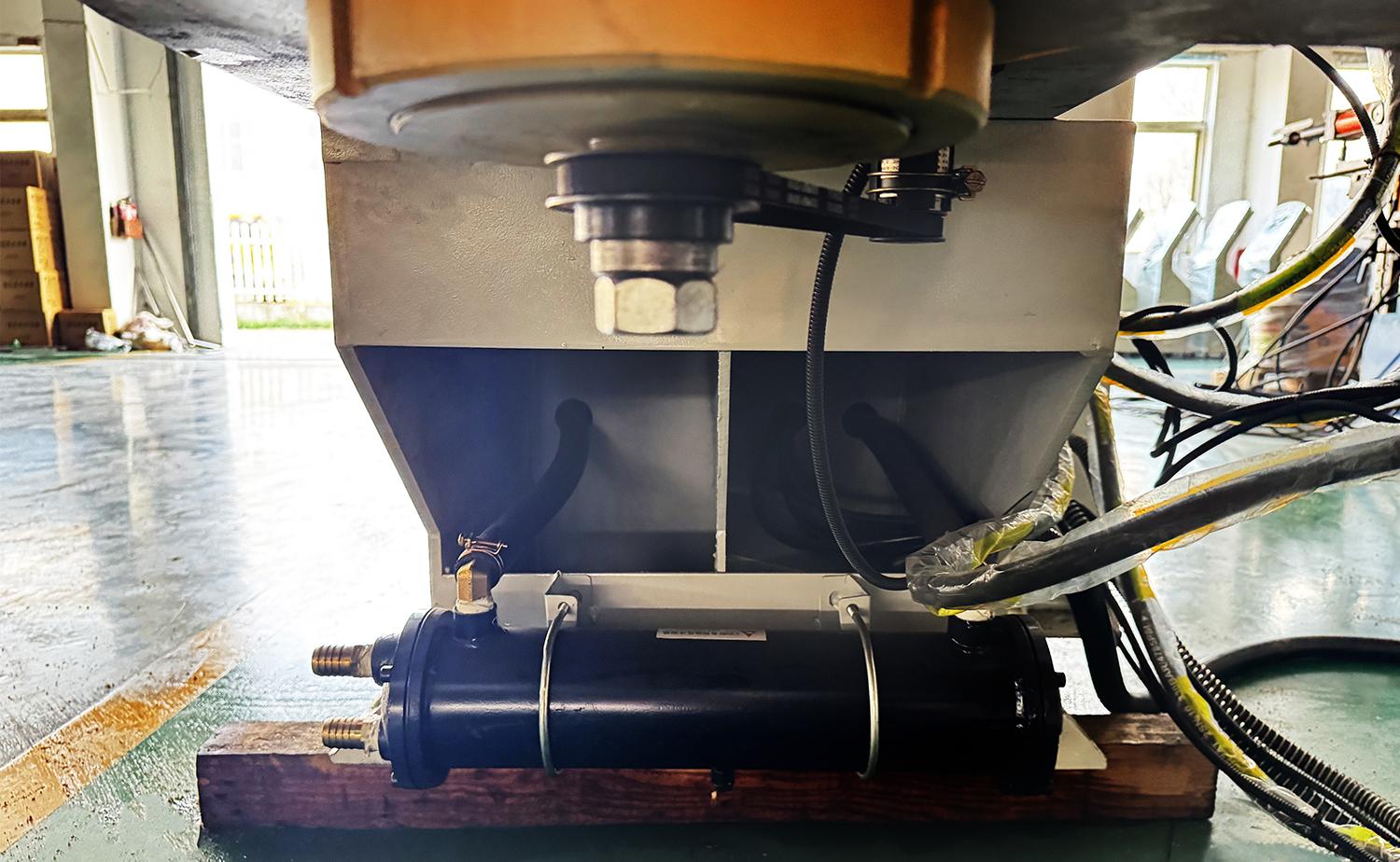

Zahrnuje vodní chlazení, ohýbací nástroje pro tažení, držák matrice stírače, tyč trnu a skříňku na nářadí s upravenými nástroji. Elektrické konfigurace dostupné ve 3fázovém 220V, 380V nebo 415V.

Model	SB-75NC	SB-89NC	SB-100NC	SB-115NC	SB-133NC	SB-168NC
Max Pipe O.D.	75×4,0 mm	89×6,0 mm	100×6,0 mm	115×8,0 mm	133×10 mm	168×14 mm
Nerezová kulatá trubka	65×2,0 mm	75×2,0 mm	85×3,0 mm	100×3,0 mm	125×3,5 mm	145×6,0 mm
Čtvercová trubka z měkké oceli	60×3,0 mm	75×3,0 mm	75×4,0 mm	85×4,0 mm	100×4,0 mm	120×6,0 mm
Max. Cestování manuálu	3500 mm	4000 mm	4000 mm	4200 mm	5600 mm	5700 mm
Max. Poloměr ohybu	350 mm	400 mm	420 mm	450 mm	500 mm	800 mm
Max. Úhel ohybu	190°	190°	190°	190°	190°	190°
Čísla ohýbacích trubek	16 ks	16 ks	16 ks	16 ks	16 ks	16 ks
Max. Tlak	14 MPa	14 MPa	16 MPa	16 MPa	16 MPa	18 MPa
Výkon motoru	7,5 kW	11 kW	15 kW	15 kW	22 kW	33 kW
Demence	4600×1300×1300 mm	5200×1300×1400 mm	5300×1400×1450 mm	5700×1800×1450 mm	7500×1900×1450 mm	8500×2200×1800 mm
Hmotnost	2800 kg	3800 kg	4200 kg	5800 kg	7200 kg	14 000 kg $ $
