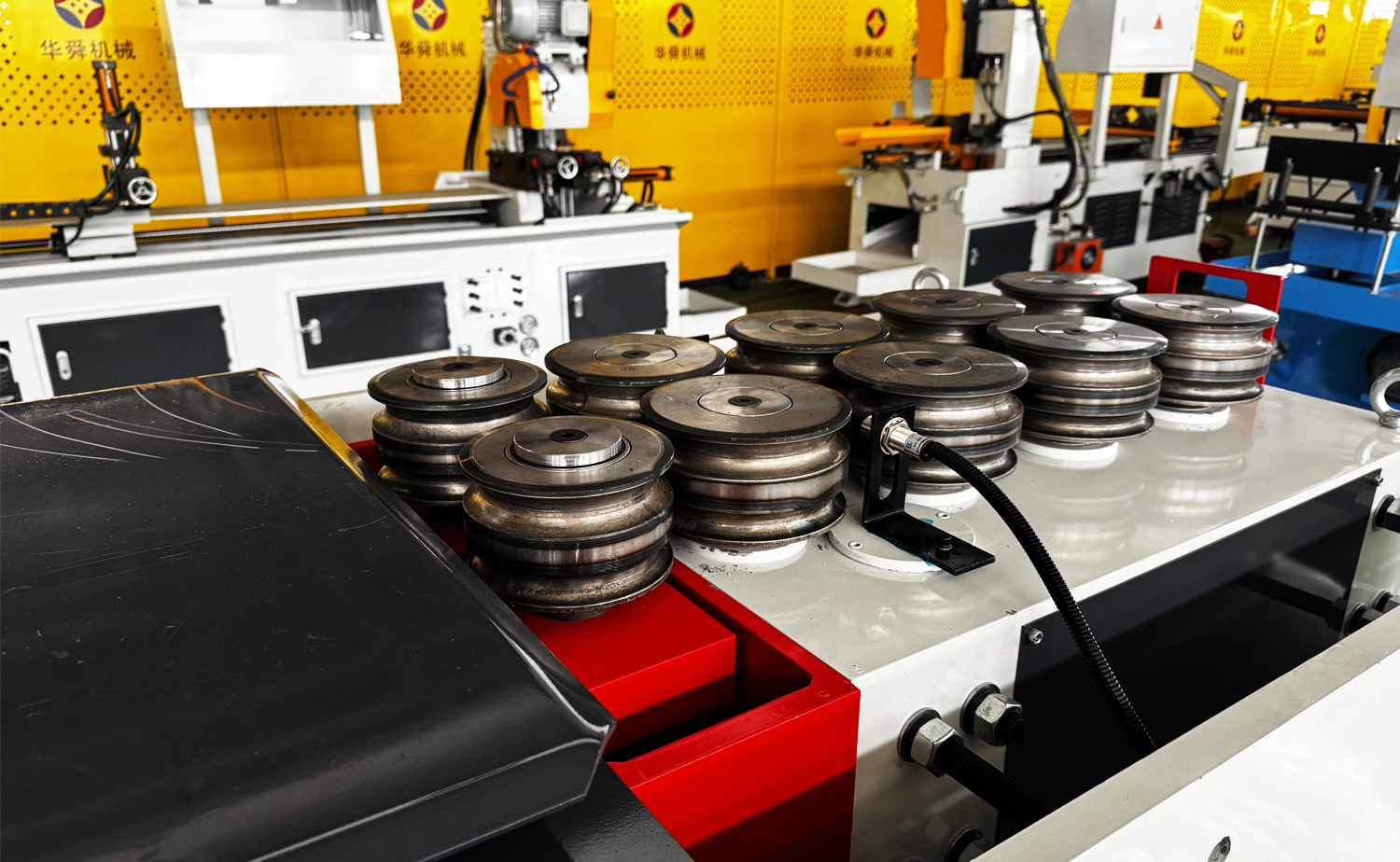

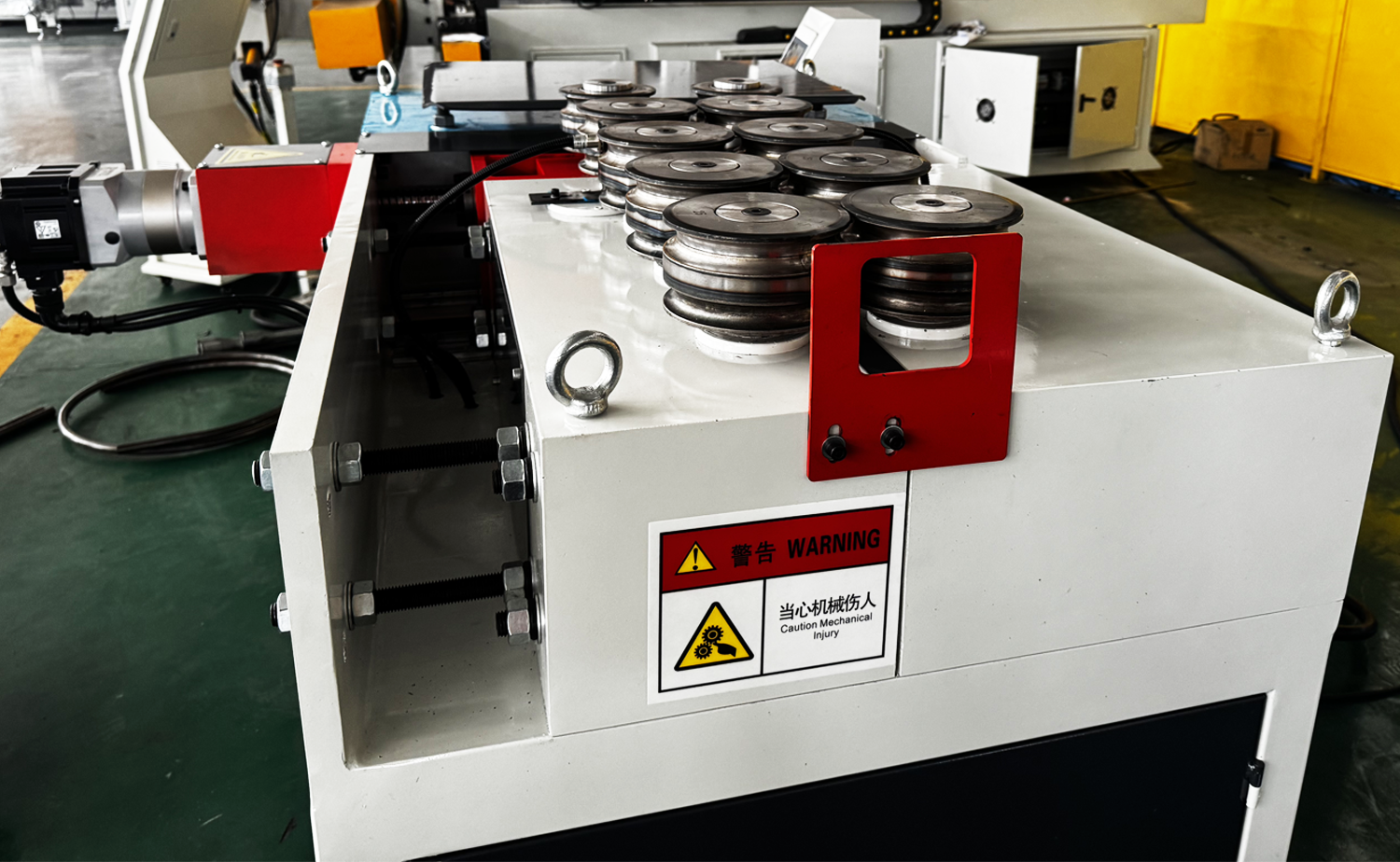

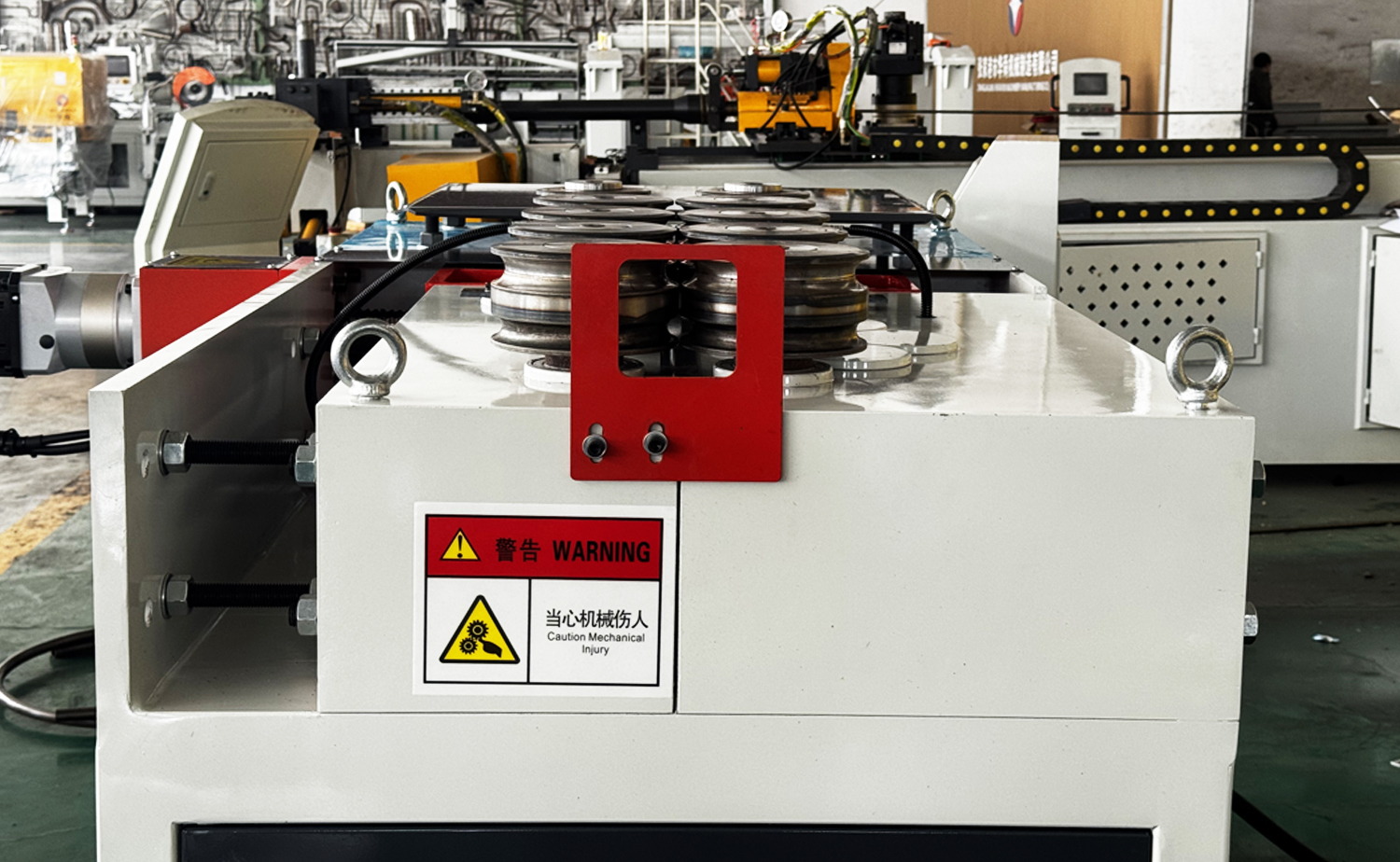

Stroj na válcování kulatých trubek řady GY S Shape

Zpět

  • Stroj na válcování kulatých trubek řady GY S Shape
  • Stroj na válcování kulatých trubek řady GY S Shape
  • Stroj na válcování kulatých trubek řady GY S Shape
  • Stroj na válcování kulatých trubek řady GY S Shape

Vlastnosti

Základní parametry

Video

Průmyslové aplikace

Kontaktujte nás

Vlastnosti

1. Kulatý válcovací stroj se vyznačuje kompaktním a spolehlivým převodovým systémem poháněným reduktorem a válečky. Jeho konstrukce poháněná koly zajišťuje stabilní podávání bez prokluzování, takže je vhodná i pro tenkostěnné materiály.
2. Vysoce přesný servomotor řídí polohu válce, aby se dosáhlo více poloměrů ohybu na stejném obrobku.
3. Stroj je ovládán přes uživatelsky přívětivé rozhraní dotykové obrazovky, kde lze snadno nastavit parametry pro vytváření kruhových, obloukových nebo spirálových tvarů s různým zakřivením.
4. Nožní spínač obsahuje funkci nouzového zastavení pro bezpečný a pohodlný provoz.
5. Pouhou změnou tvaru drážky válcové formy může stroj zpracovávat různé kovové profily, jako je úhlová ocel, plochá ocel, kruhová ocel a další materiály speciálního průřezu.
6. Je zvláště užitečný pro ohýbání profilů s velkým poloměrem, čímž se vyhnete potřebě nadrozměrných forem na ohýbání trubek – ideální doplněk k tradičním jednohlavým a dvouhlavým ohýbačkám trubek.
7. Stroj je vybaven dvěma přítlačnými válci a může automaticky vytvářet křivky ve tvaru S v obou směrech, což zvyšuje flexibilitu a rozšiřuje svou tvarovací schopnost.

Tabulka parametrů

Hlavní technický parametr

Jméno HSGY-40CNC-3X-7W HSGY-60CNC-2X(y) HSGY-60CNC-2X(y)
Max. Valivá kapacita (uhlíková ocel) Φ40 × 2,5 mm Φ60 × 3,0 mm Φ60 × 3,0 mm
Max. Valivá kapacita (nerezová ocel) Φ40 × 2,0 mm Φ60 × 2,0 mm Φ60 × 2,0 mm
Min. Poloměr ohybu R=4-7,5D 10-15krát vnější průměr trubky 10-15krát vnější průměr trubky
Max. Úhel ohybu Jakékoli kruhové válcování Jakékoli kruhové válcování Jakékoli kruhové válcování
Rychlost odvalování 50-150 mm/s 50-150 mm/s 50-150 mm/s
Rychlost otáčení válcovací formy 30 ot./min 40 ot./min 40 ot./min
Průměr ohýbací formy 136 mm 1 kw 1 kw
Výkon servomotoru ohýbání 3,8 kw 4,4 kw 4,4 kw
Napájení servomotoru 1 kw 1 kw 1 kw
Rozměr stroje 900x600x1500mm 1360x1220x1200 mm 1360x1220x1200 mm
Hmotnost stroje 700 kg 1400 KGS 1400 KGS
