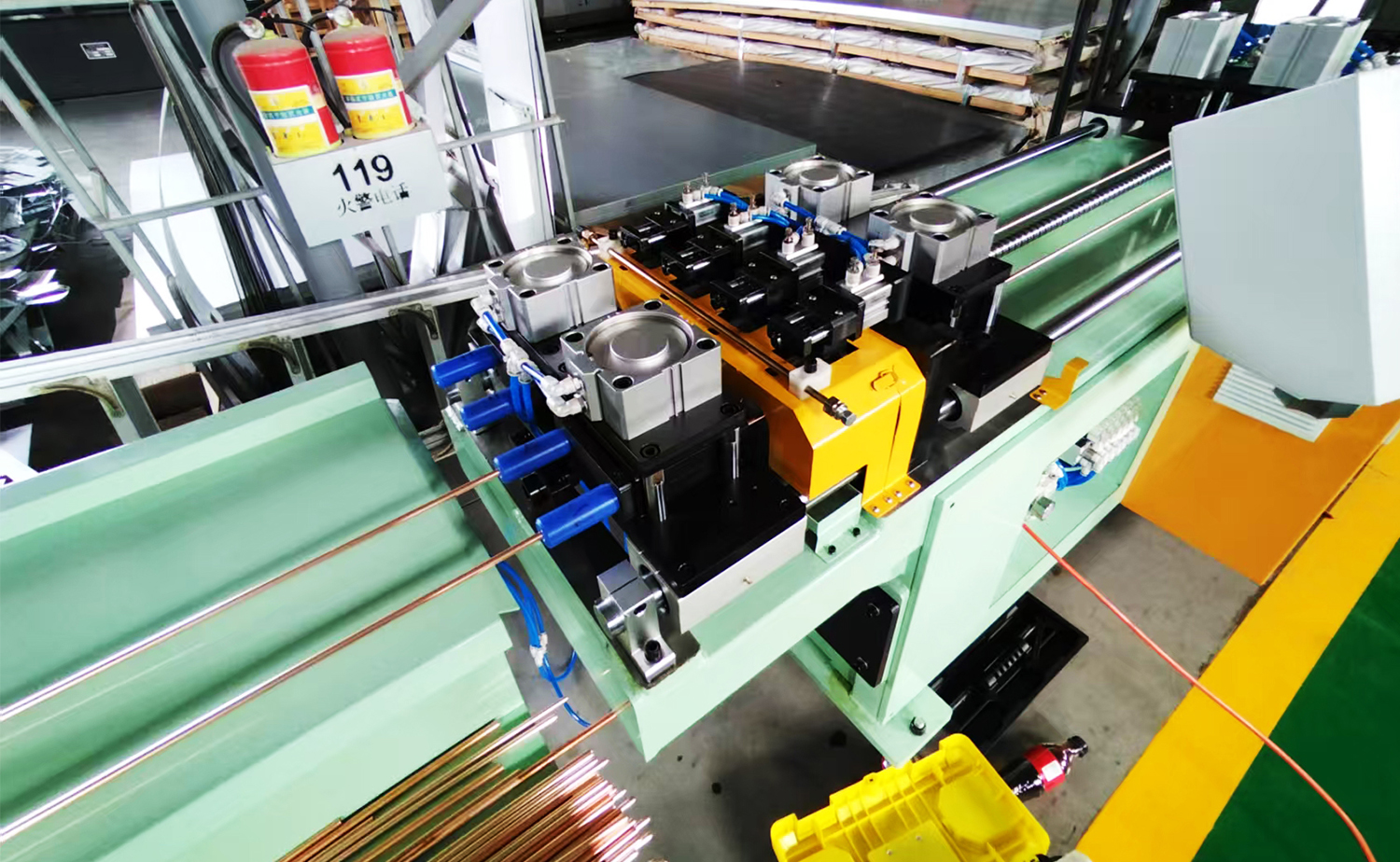

SC-4-1000A Automatický stroj na rovnání trubek bez třísek

Zpět

  • SC-4-1000A Automatický stroj na rovnání trubek bez třísek
  • SC-4-1000A Automatický stroj na rovnání trubek bez třísek
  • SC-4-1000A Automatický stroj na rovnání trubek bez třísek

Vlastnosti

Základní parametry

Video

Průmyslové aplikace

Kontaktujte nás

Vlastnosti

1.Třídílná konstrukce upínací matrice účinně snižuje zkreslení trubky a poskytuje čistý a hladký povrch řezu pro optimální výsledky.
2.S přesnou soustředností stroj zajišťuje vynikající vyrovnání, což přispívá k vysoce kvalitním svarům v následných fázích zpracování.
3. Systém využívá technologii beztřískového řezání a nabízí rotační řezání o 360° a dvoubodové upínání, které poskytuje efektivní a přesné řezy při minimalizaci odpadu.

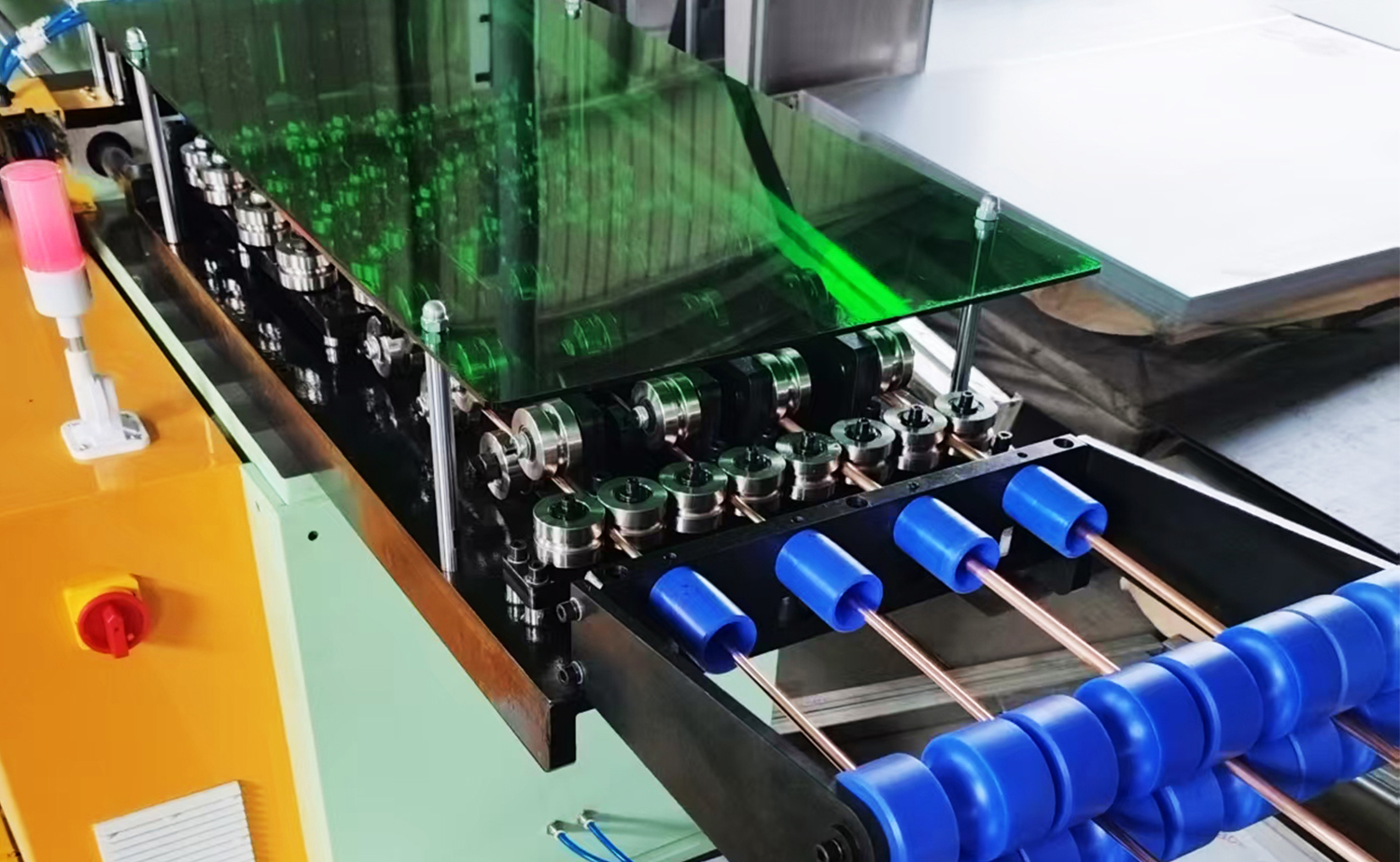

4.Nylonové rovnací kolečko, spárované s gumovým pásem ve tvaru "U", jemně vede trubici a zabraňuje jakémukoli poškození nebo poškrábání povrchu během provozu.

Tabulka parametrů

Hlavní technický parametr

Položka Parametr Poznámka
Materiál Typ TP2 měděná trubka (M/M2), 6063 měkký hliník nebo ekvivalentní standardní produkty
Měď OD & Tloušťka Vnější průměr: ø16, ø18, ø22, ø28; Tloušťka stěny: 1-2mm
Rozměry a hmotnost cívky Nenavinutý typ (dřevěná cívka OD: 1070mm, tloušťka: 300mm); Vnitřní otvor: 136 mm
Schopnost zpracování Počet řezů na cyklus 1 kus 1 1 1 1 rozložení
Délka řezu Min: ≥60 mm; Max: 10 000 mm
One Time Feeding Stroke 1000 mm (servomotor s kuličkovým šroubem podávání)
Efektivita výroby 6 řezů/min (L=1000mm, trubka ø16 jako příklad) se liší podle průměru a tloušťky
Přesnost zpracování Tolerance přímosti ≤3‰ (když L < 1000 mm)
Tolerance délky -L < 100 mm: ±0,2 mm-
-100–600 mm: ±0,5 mm
-600–1800 mm: 0–1 mm
-1800–4200 mm: 0–3 mm
Plochost konce řezu ≤±0,5 mm (L ≤ 1000 mm)
Stav povrchu Žádné viditelné škrábance, tahy nebo promáčkliny na měděných/hliníkových trubkách
Životní prostředí Moc 4 kw
Tlak vzduchu 0,5–0,7 MPa
Rozměry - Hlavní jednotka: 3500 (D) × 950 (Š) × 1400 (V) mm
- Sběrný stojan: 2000 (D) × 950 (Š) × 800 (V) mm
Stopa Celkem: 13 500 (D) × 1 250 (Š) × 1 800 (V) mm (doporučeno) stojan na cívky 3 m, stojan na cívky do prostoru hlavního stroje 5 m, délka stroje 3,5 m, sběrný stojan 2 m
Hmotnost 2200 KG $ $

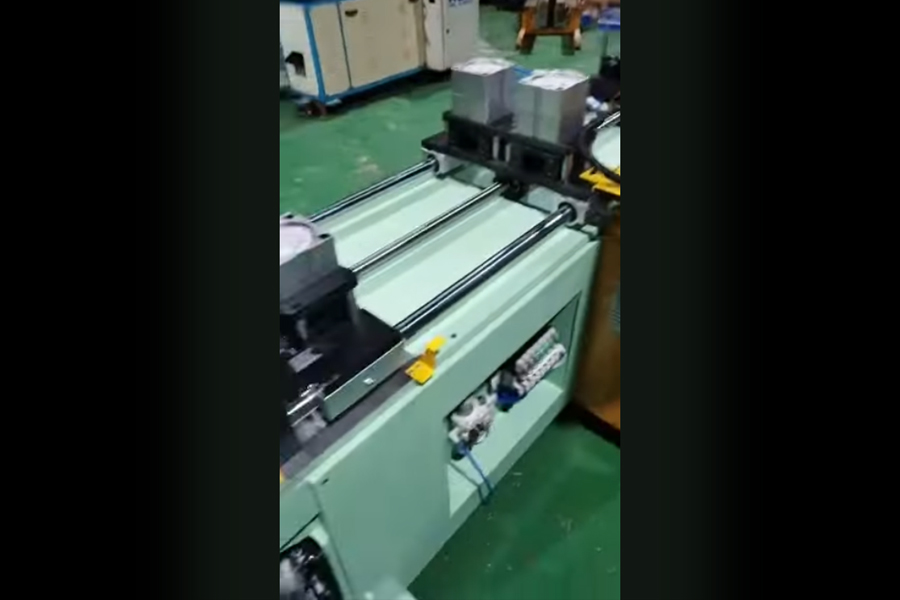

Video
