Name: Horizontální expandér typu Servo 3500
Brand: Zhangjiagang HuaShun Machinery Manufacture Co.,Ltd.

Struktura a design: Konstrukce horizontálního portálu umožňuje automatické otevírání a zavírání pro snadné nakládání a vykládání trubek.

Pohon a ovládání: Servomotor a ovládací trubka s kuličkovým šroubem, roztahování a rozšiřování, s nastavením nastavitelným pomocí dotykové obrazovky.

Provozní režimy: Nabízí manuální i automatické režimy s nastavitelnými rychlostmi pro roztahování a rozšiřování.

Automatizace: Plně automatizovaný výrobní cyklus pro konzistentní a hladký provoz.

Rychlé nastavení: Parametry produktu a uložení modelu umožňují rychlé změny a minimální prostoje.

Rám a stabilita: Vysoce pevný rám zajišťuje dlouhodobou přesnost a provozní stabilitu.

Nastavení délky: Nastavení délky poháněné servomotorem s automatickým polohováním a aretací podpěry ve tvaru U.

Bezpečnost a vyhazování: Zahrnuje automatické vyhazování obrobku a bezpečnostní uzamykací systém pro bezpečný provoz.

Přesnost a odolnost: Lineární vodicí kolejnice zajišťují přesný pohyb formy a vysokou nosnost pro spolehlivý výkon.

Údržba: Automatické mazání a zásobník vzduchu pro hladký provoz a snadnou údržbu.

Monitorování expanzní tyče: Obsahuje vysokopevnostní expanzní tyč, konstrukci proti ohýbání a automatické monitorování deformací s alarmy.

Položka	Typ serva 5/8'' 3500	Typ serva 3/8'' 3500
Parametr	Ф15,88 mm x 50 rozteč x 43,3 vzdálenost řádků x 6 řádků x 36 otvorů	Ф9,52 mm x 25 rozteč x 21,65 vzdálenost řádků x 6 řádků x 8 otvorů
Výška cívky	200-3500 mm	200-3500 mm
Výška trysky A (mm)	13-20	13-20
Výška límce B (mm)	2.5	1.5
Délka náběhu C (mm)	7	6
Úhel límce K (°)	60	60
Průměr střely D1 (mm)
Průměr nálevky D2 (mm)	16	9.68
Výška horní šindele H1 (mm)	≤30 mm	≤30 mm
Spodní výška šindely H2 (mm)	≤60 mm	≤60 mm
Rozteč okrajů E, F (mm)	≤50 mm	≤50 mm
Tloušťka trubky	0,5 - 0,8 mm	0,28 - 0,5 mm
Rozbalte Typ	Servomotorový pohon	Servomotorový pohon
Typ trubky	Vlásenka U, Vlásenka U Rovná	Vlásenka U, Vlásenka U Rovná
Nezávislý systém zapalování, mnohem lepší než typ skenování.

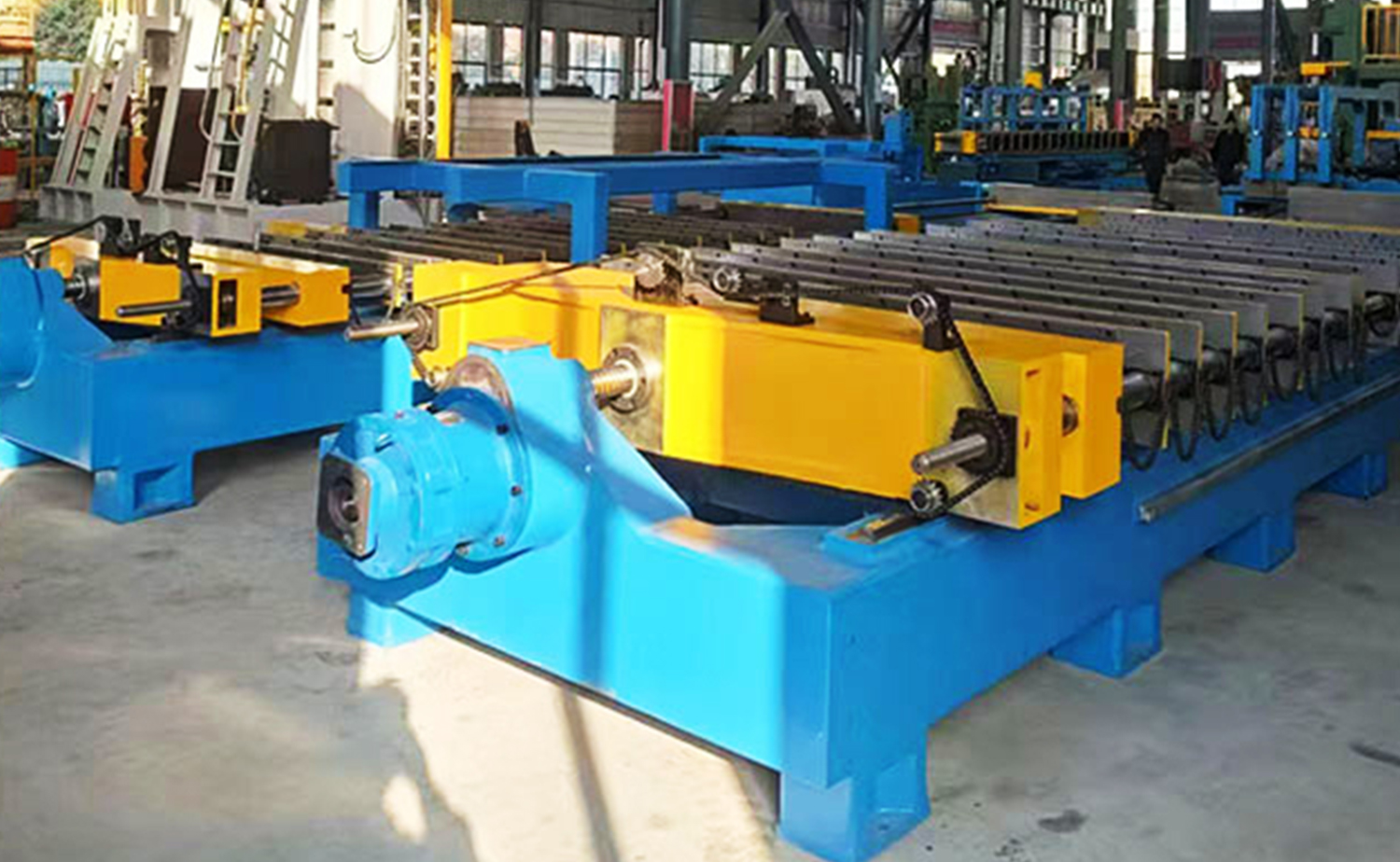

Horizontální expandér typu Servo 3500
